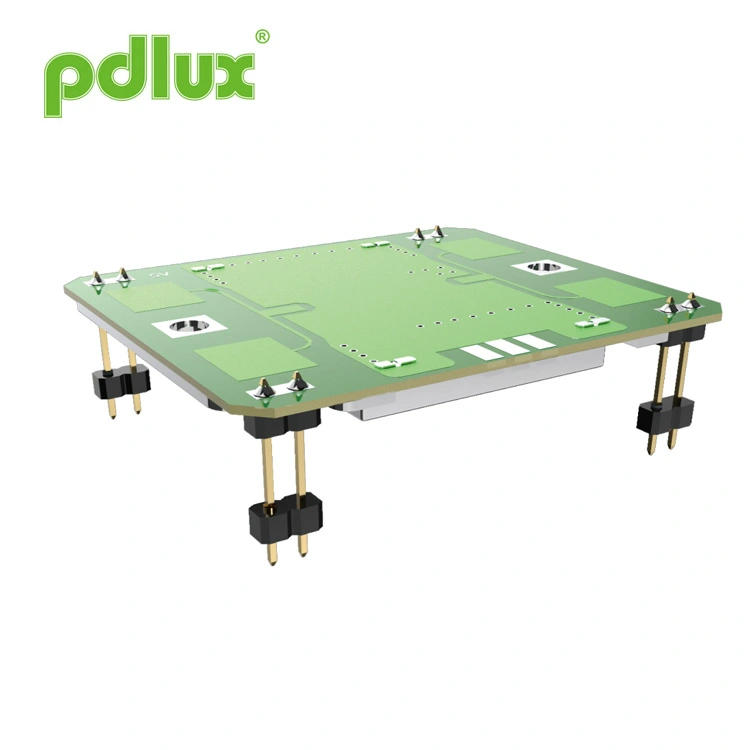

ماژول سنسور رادار مایکروویو امنیتی 10.587 گیگاهرتز
Pdlux یک تامین کننده اختصاصی ماژول سنسور رادار مایکروویو امنیتی 10.587 گیگاهرتز است که در باند X (10.525-10.687 گیگاهرتز، فرکانس قابل تنظیم در هر منطقه) کار می کند. دارای آنتن پچ، DRO، تخلیه جریان کم و اندازه جمع و جور، تشخیص زاویه عریض (H‑plane) و زاویه باریک (E‑plane) را برای نصب انعطاف پذیر فراهم می کند. مصرف برق را می توان از طریق حالت PWM کاهش داد. مطابق با RoHS، برای سیستم های امنیتی، درب های اتوماتیک، روشنایی حرکت، اینترنت اشیا و سنسورهای سرعت مناسب است.
مدل:PD-V9H
ارسال استعلام
PD-V9H
- تنظیم فرکانس: 10.587 گیگاهرتز ± 10M
- از جمله پچ آنتن
- DRO: تشدید کننده دی الکتریک Oscilato
- تخلیه جریان DC کم
- سایز کوچک
- انطباق با RoHS
| مورد | مشخصات | |
| تنظیم فرکانس | 10.587 گیگاهرتز ± 10M | |
| وضعیت | Ta = +25 C، Vin = +5 VDC | |
| ولتاژ عملیاتی | +5.0 ± 0.5 VDC | |
| جریان عملیاتی | نوع <32 میلی آمپر | |
| توان خروجی | 20 میلیوات (13 دسیبلمتر) E.I.R.P. تایپ کنید | |
| ثبات فرکانس | حداکثر ± 5 مگاهرتز (تا: 30- تا 55+ درجه سانتیگراد) | |
| حساسیت به ضرر برگشتی | -90 dBc نوع | |
| انتشار هارمونیک دوم | محدوده -40 دسی بل | |

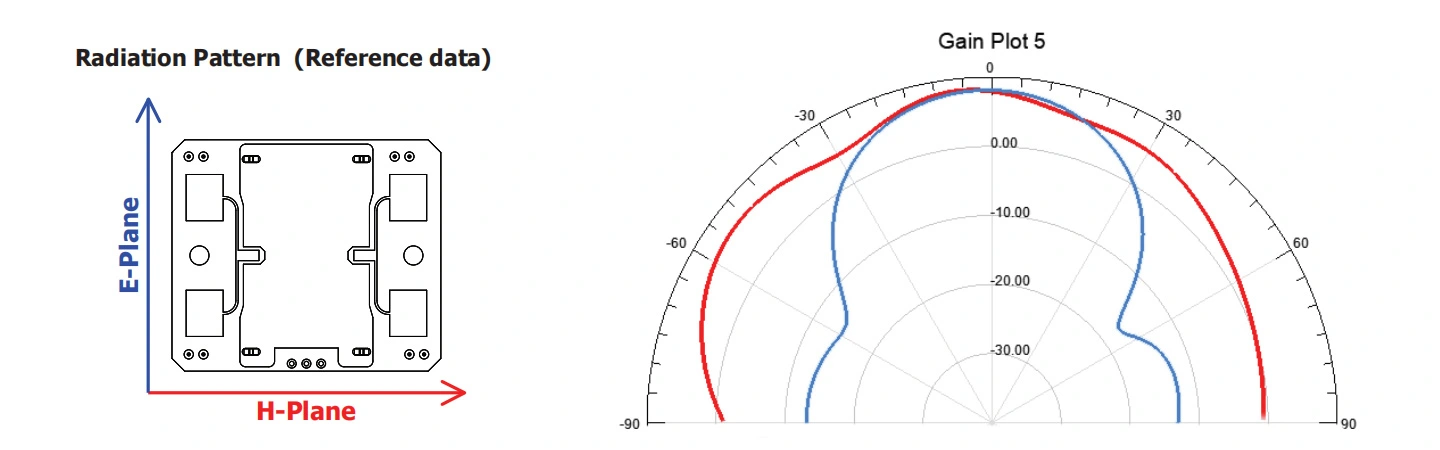

| پهنای پرتو آنتن (-3 دسی بل) | هواپیمای الکترونیکی | نام 36 درجه (زاویه کامل ظاهری 72 درجه) |
| H-Plane | اسم 72 درجه (زاویه کامل ظاهری 144 درجه) | |
| رابط RF | پچ آنتن | |
| محدوده دما | -30 تا +55 درجه سانتیگراد (محدوده استفاده استاندارد)، -40 تا +80 درجه سانتیگراد (حداکثر محدوده استفاده) | |
| مقررات مربوط به انطباق | -30 ETS 300 440 | |
سنسور روشنایی سری PD-V9 در باند X کار می کند. فرکانس کاری در محدوده فرکانس 10.525 گیگاهرتز تا است
10.687 گیگاهرتز کاربران باید خرید خود را بر اساس سفارشی سازی مطابق با قوانین فرکانس کشوری که در آن هستند انجام دهند
واقع شده است. به عنوان مثال، 10.525 گیگاهرتز، 10.587 گیگاهرتز، 10.687 گیگاهرتز. سنسورهای سری PD-V9 به طور گسترده در امنیت و نظارت استفاده می شوند
محصولات کاربردی، سنسورهای درب اتوماتیک، چراغهای حسگر موبایل، حسگرهای اینترنت اشیا، سنسورهای سرعت و سنسورهای مختلف موبایل
محصولات
سنسور دارای تشخیص زاویه بزرگ H-Plane و تشخیص زاویه کوچک Eplan است. کاربران می توانند حسگر را در زوایای مختلف تعمیر کنند
در طول استفاده مورد نیاز است. همانطور که اگر کاربران می خواهند جریان کاری سنسور تا حد امکان کم باشد، می توانید حالت منبع تغذیه را تنظیم کنید
سنسور به حالت PWM (چرخه کاری) که می تواند به طور موثر جریان کار را کاهش دهد.
هنگامی که کاربران هنگام استفاده یا تعویض مستقیم سنسور اصلی با مشکلات زیر مواجه می شوند.
1. اولین استفاده:
هنگامی که برای اولین بار از سنسور سری PD-V9 استفاده می کنید و با حساسیت بالا یا حساسیت ناکافی مواجه می شوید، باید
ابتدا وضعیت تنظیم بهره مدار تقویت را بررسی کنید. و اینکه آیا روش محاسبه ای که توسط MCU برای پردازش سیگنال ها استفاده می شود
مناسب است. به طور کلی، یافتن راه حل آسان است.
2. مشکلات احتمالی که ممکن است هنگام تعویض مستقیم سنسورهای استفاده شده قبلی ایجاد شود:
هنگام تعویض مستقیم سنسورهای استفاده شده قبلی، ممکن است مشکلات حساسیت بالا و حساسیت کم نیز وجود داشته باشد که می تواند
به راحتی حل می شود. صرفاً افزایش مدار تقویت یا کاهش بهره مدار تقویت کننده کافی است. نیازی نیست
الگوریتم پردازش سیگنال MCU را در نظر بگیرید.
کمکی که ممکن است مبتدیان هنگام استفاده به آن نیاز داشته باشند:
اگر هنگام استفاده از حسگرهای سری PD-V9 با مشکل مواجه شدید و به کمک نیاز دارید. می توانید از طریق ایمیل با ما تماس بگیرید. به طور کلی، می توان پاسخ ها را دریافت کرد.
معرفی محصول:
معرفی محصول ممکن است در هر زمانی که لازم باشد توسط PDLUX اصلاح و بهبود یابد. لزوماً به موقع به همه اطلاع داده نمی شود.
