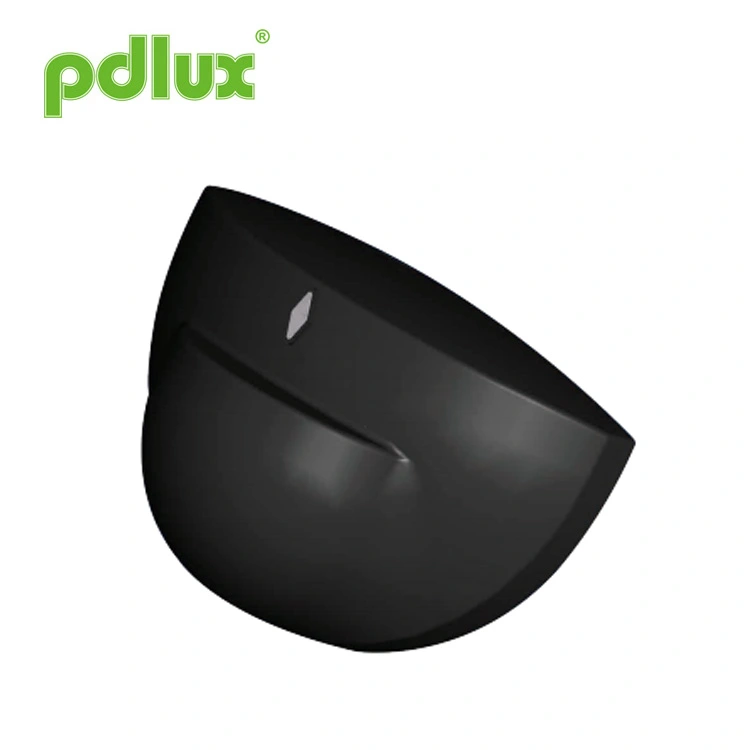

سنسور درب اتوماتیک با حساسیت بالا 24 گیگاهرتز
Pdlux یک تامین کننده چینی سنسور درب اتوماتیک با حساسیت بالا 24 گیگاهرتز است. از یک برنامه حسابی مبتنی بر FFT برای اندازهگیری دقیق فاصله و رد تداخل قوی استفاده میکند. با داشتن یک رله Omron مینیاتوری با مصرف انرژی کم و حداقل حساسیت دما، قابلیت اطمینان بالاتری نسبت به سنسورهای فوتوالکتریک معمولی ارائه می دهد. مناسب برای کنترلکنندههای درب اتوماتیک و آشکارسازهای انسانی سیستم هشدار، عملکرد سنجش قابل تنظیم است و راهحلی عالی برای طیف وسیعی از دسترسیها و کاربردهای امنیتی ارائه میدهد.
مدل:PD-DS1015
ارسال استعلام
| لیست بسته بندی در | Φ6 انبساط پلاستیکی
|
پیچ 3*30
|
دستورالعمل | کابل 1X
|
| مقدار | 2X | 2X | 1X |
این سنسور توسط برنامه محاسباتی FFT طراحی شده است و دقت بالایی در تشخیص فاصله و توانایی ضد تداخل دارد.
با استفاده از رله Omron اصلی که اندازه گیری فوق العاده کوچک و مصرف برق پایینی دارد. مقاومت داخلی کمی دارد
تا نسبت به دما حساس نباشد. قابلیت اطمینان بسیار بالاتر از نمونه های معمولی خروجی فوتوالکتریک است. مناسب است برای
انواع مختلف کنترل کننده درب خودکار همچنین می تواند به عنوان یک آشکارساز انسانی برای سیستم های هشدار استفاده شود. علاوه بر این، عملکرد سنجش می تواند
سفارشی شود این سنسور بهترین عملکرد هزینه را در چنین محصولاتی دارد.
| منبع برق | AC: 10-24 ولت DC: 12-35 ولت |
|
| جریان آماده به کار | <15 میلی آمپر | |
| جریان کار | 25 میلی آمپر مقدار معمولی | |
| ظرفیت خروجی | 35 ولت، حداکثر 0.5 آمپر | |
| مدت زمان خروجی | 500 میلیثانیه | |
| سیستم HF | رادار 24.125 گیگاهرتز CW، باند ISM | |

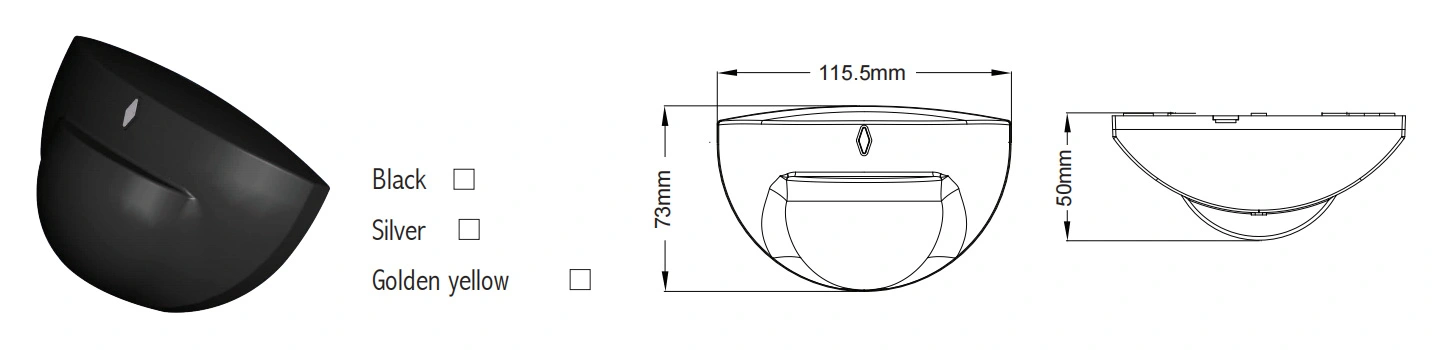

| رنگ جلد | مشکی/نقره ای/زرد طلایی | |
| نشستن نصب | نصب دیوار | |

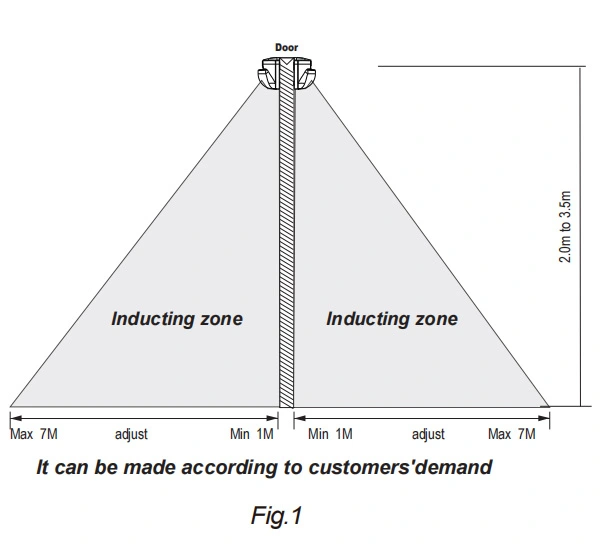

| ارتفاع نصب | 2.0 متر تا 3.5 متر | |
| زاویه تشخیص | 90 درجه (نصب دیوار) می توان آن را ساخت aoocording به تقاضای مشتریان | |
| محدوده تشخیص | 1 متر (حداکثر حساسیت، کاوشگر عمود بر زمین) 7 متر (حداکثر حساسیت، کاوشگر رو به جلو) |
|
| دمای کاری | -20 درجه سانتیگراد تا 50 درجه سانتیگراد | |
| رطوبت کاری | <93% RH | |
1. ماژول سنسور رادار مایکروویو با باند K 24.125GHz با قابلیت اطمینان بالا را بپذیرید.
2. در محیط های مختلف کار کنید (گرم، مرطوب، پر سر و صدا و باد. بدون دخالت سایر اجسام متحرک، مانند ماشین در حال حرکت یا حیوانات مکش کنید)
3. طراحی کوچک و عملی، به طور گسترده ای برای انواع مختلف درب سنجش استفاده می شود.
4. پذیرش فناوری سنجش پیشرفته سازمان جهانی بهداشت، بی ضرر برای سلامتی.
5. فاصله و زاویه سنجش را می توان برای برآورده کردن نیازهای صحنه های مختلف تنظیم کرد.

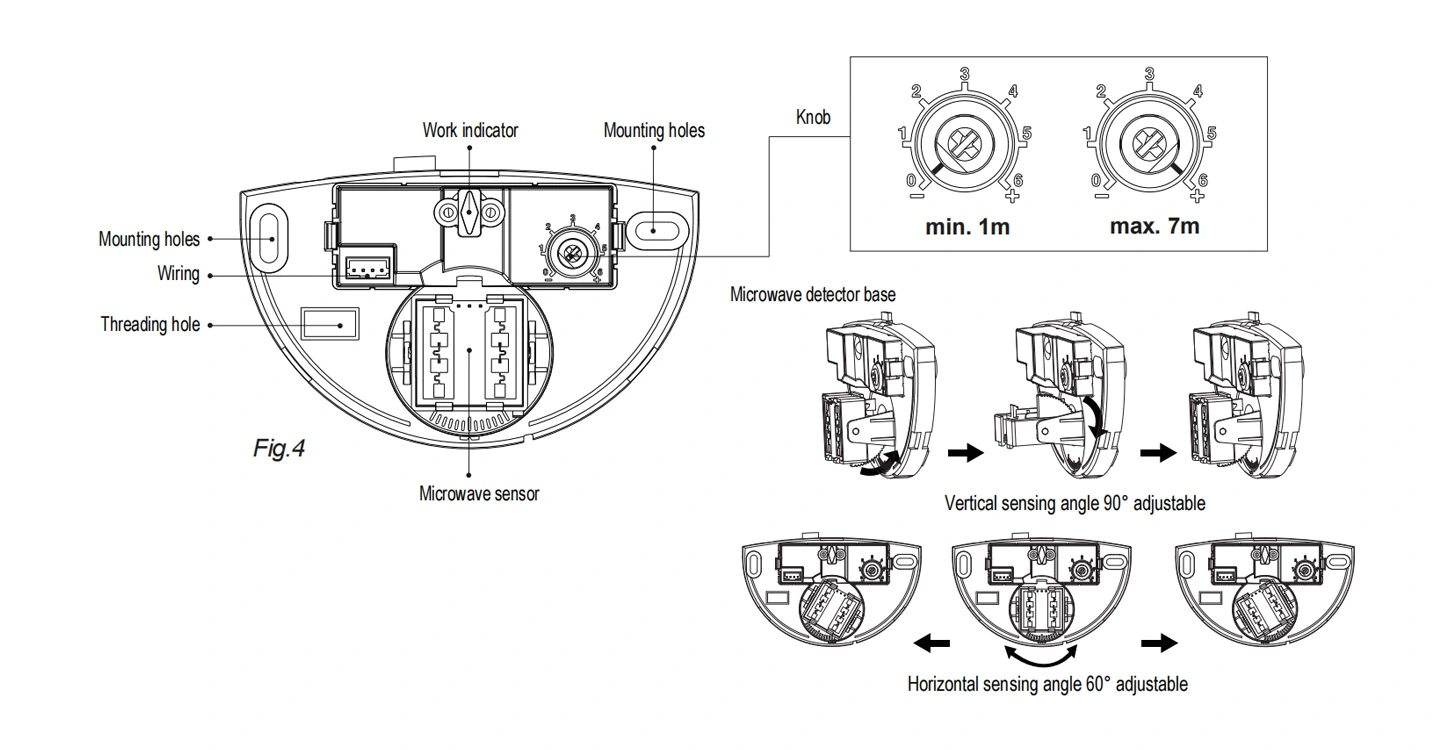

برای چرخش کامل در خلاف جهت عقربههای ساعت حداقل فاصله (تقریباً 1 متر) و کاملاً در جهت عقربههای ساعت حداکثر (تقریباً 7 متر) است. اگر قامت فرد،
شکل و سرعت حرکت تغییر می کند، تشخیص نیز تغییر می کند، یعنی سرعت بالاتر منجر به فاصله تشخیص کوتاهتر می شود.
این فاصله تشخیص فاصله ای است که وقتی آشکارساز رو به جلو باشد تنظیم می شود. هنگام نصب سنسور، زاویه سنجش را تنظیم می کنیم
و فاصله با توجه به صحنه عملی. فقط از فاصله حسگر کافی برای باز کردن در اطمینان حاصل کنید. حسگر طولانی تری تنظیم نکنید
فاصله در صورتی که ماشه اشتباه به در از مردم یا اتومبیل عبوری.
توجه: هنگام استفاده از این محصول، لطفا حساسیت (محدوده تشخیص) را به مقدار مناسب اما حداکثر برای جلوگیری از
واکنش غیر طبیعی ناشی از تشخیص آسان حرکت اشتباه توسط دمیدن برگ ها و پرده ها، حیوانات کوچک یا تداخل
شبکه برق و تجهیزات الکتریکی تمام موارد ذکر شده در بالا منجر به واکنش خطا می شود. هنگامی که محصول به طور معمول کار نمی کند،
لطفا سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را آزمایش کنید. حرکت انسان باعث القای حسگر می شود، بنابراین زمانی که شما تحت
در تست عملکرد، لطفاً منطقه القایی را ترک کنید و برای جلوگیری از کار مداوم سنسور حرکت نکنید.

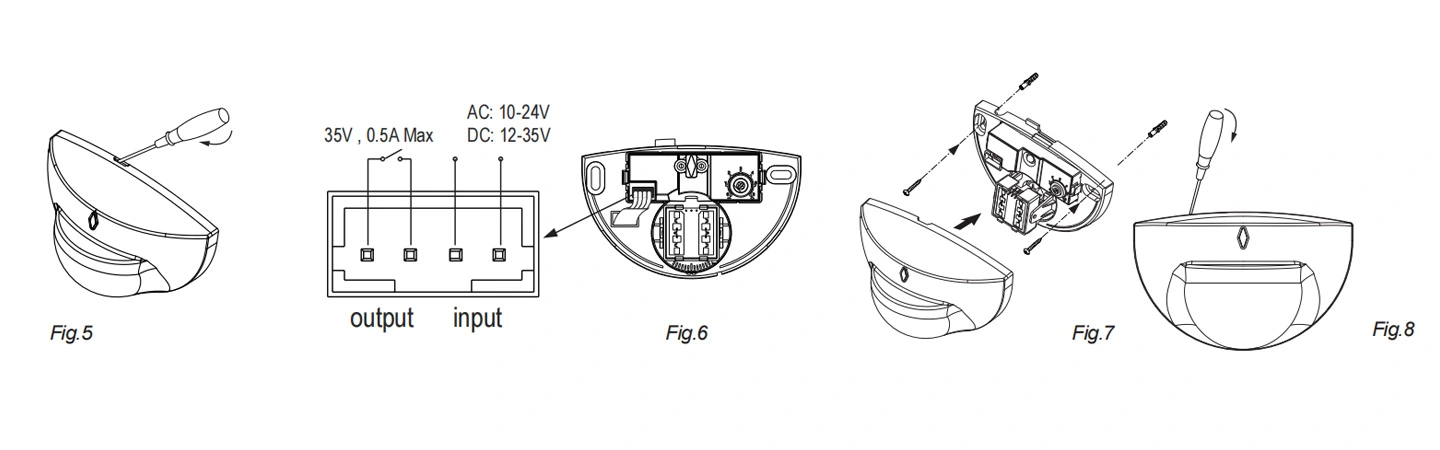

مرحله 1 قبل از نصب محصول، پوشش را بردارید (مانند شکل 5.)
مرحله 2 پس از تعیین محل نصب محصول، موقعیت سوراخ را با مداد علامت بزنید.
توجه: اگر دیوار چوبی است، نیازی به استفاده از پیچ انبساط پلاستیکی نیست، فقط پیچ را با پیچ گوشتی ببندید.
مرحله 3 روی دیوارهایی که علامت مداد وجود دارد با مته برقی سوراخ کنید و انبساط پلاستیکی داخل سوراخ را بگیرید.
مرحله 4 کابل را از طریق منافذ ورودی کابل به محصول وصل کنید. (مانند شکل 6.)
مرحله 5 با استفاده از پیچ ها، پایه را در موقعیت انتخاب شده نصب کنید و دستگیره را تنظیم کنید. (مانند شکل 7.)
مرحله 6 پوشش را به پایه ای که روی دیوار نصب شده است ببندید (مانند شکل 7.)
برای تنظیم سنسور بعد از نصب باز کنید: پیچ گوشتی را در محل اتصال بین درپوش و پایه قرار دهید و درپوش را باز کنید. (شکل 8)
شرایط زیر منجر به واکنش خطا می شود.
1، نصب شدن بر روی جسم تکان دهنده منجر به واکنش خطا می شود.
2، پرده تکان دهنده دمیده شده توسط باد منجر به واکنش خطا می شود. لطفا مکان مناسب را برای نصب انتخاب کنید.
3، نصب در جایی که ترافیک شلوغ است منجر به واکنش خطا می شود.
4، جرقه های تولید شده توسط برخی تجهیزات نزدیک منجر به واکنش خطا می شود.
