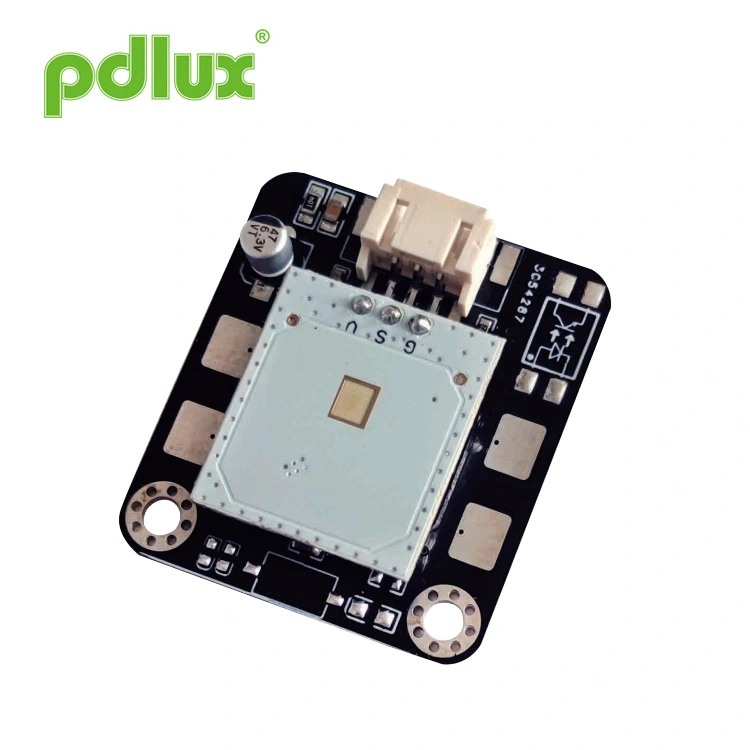

سنسور رادار نفوذ 24 گیگاهرتز امنیت خانه
Pdlux بیش از 30 سال است که در سنسور رادار نفوذ امنیت خانگی 24 گیگاهرتز تخصص دارد. این سنسور یک ماژول جمعوجور است که یک حسگر موج میلیمتری را با یک MCU برای کنترل غیر تماسی مبتنی بر ژست ادغام میکند. امواج دست را در فاصله 10 تا 30 سانتی متری از زوایای مختلف تشخیص می دهد و از دستورات مختلف از طریق تعداد نوسان پشتیبانی می کند. این یک راه بدون لمس برای کار با درها، چراغ ها و سایر وسایل الکترونیکی را ارائه می دهد که آن را برای امنیت خانه و اتوماسیون ایده آل می کند.
مدل:PD-V18-M1
ارسال استعلام
PD-V18-M1 یک ماژول کاربردی است که از یک سنسور امواج فوق میلی متری و یک مدار تقویت + MCU تشکیل شده است.
طراحی شده برای کنترل غیر تماسی همچنین می توان آن را یک ماژول کنترل کننده برای سنجش امواج دور نزدیک نامید. کاربرد آن
سناریوها بسیار گسترده هستند، می توانید کار الکتریکی را کنترل کنید یا با حرکت دست خود در زوایای مختلف خاموش کنید.
10-30 سانتی متر، و حتی می توانید تولیدات مختلف را با تعداد نوسانات تولید کنید. به عنوان مثال: یک تاب برای باز کردن
درب برقی؛ دو تاب برای باز کردن سیستم روشنایی.
به خصوص پس از غسل تعمید بیماری همه گیر، مردم مقاومت قلبی در برابر سوئیچ تماس عمومی دارند. برای این است
به این دلیل که ما یک سیستم حسگر موج را توسعه دادهایم که میتواند برای الکتریکی و الکترونیکی مشابه نیز اعمال شود
محصولات، بنابراین می توانید فضای بیشتری برای تخیل داشته باشید.
این یک ماژول کاربردی است که به طور خاص برای کنترل بدون تماس طراحی شده است. در ابتدای طراحی، ما به طور کامل
کاربرد محصولات در محصولات مختلف را در نظر گرفتیم، بنابراین ما حسگر موبایل موج میلی متری را به طور ویژه طراحی کردیم

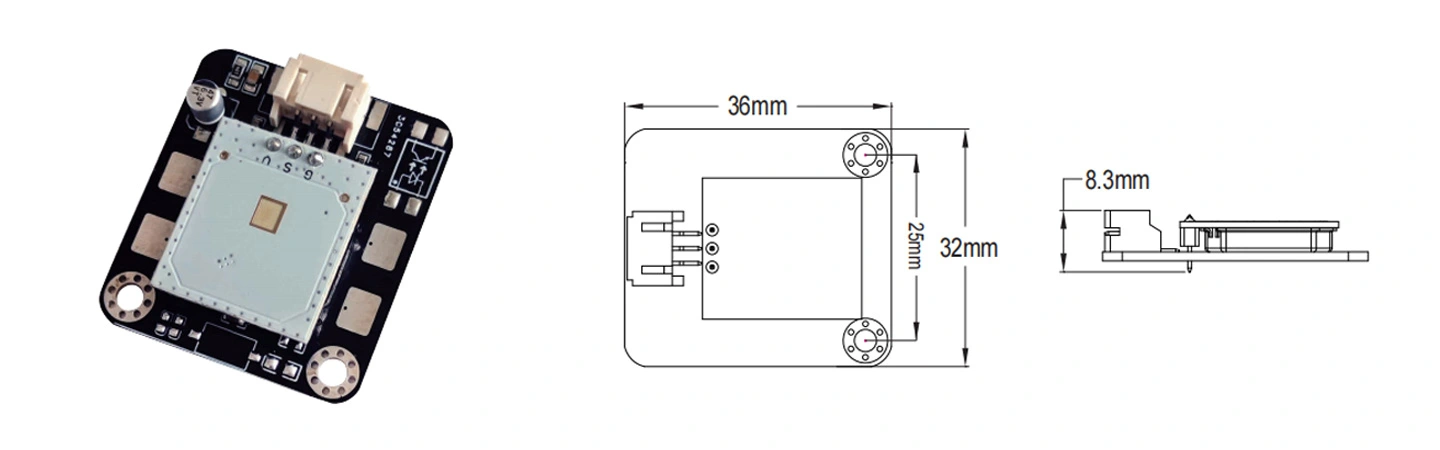

حجم (24.125 گیگاهرتز) به یک اندازه بسیار کوچک، و مدار تقویت سیگنال و MCU روی یک PCB برنامه ریزی شده بود،
که فشرده و پایدار بود. ماژول هایی که در محدوده 10 تا 30 سانتی متر قابل اجرا هستند می توانند وسایل برقی را کنترل کنند
با تکان دست کاربران می توانند در صورت نیاز آن را روی محصولات مختلف اعمال کنند. فاصله سنجش را می توان سفارشی کرد
با توجه به نیاز مشتری
| پارامتر | یادداشت ها | حداقل | تایپ کنید | حداکثر | واحدها |
| ولتاژ تغذیه | Vcc | 3.0 | 5.0 | 5.2 | V |
| مصرف فعلی | ICC | 10 | 18 | 20 | mA |
| ظرفیت خروجی | بالا | -30~+85 | -30~+85 | -30~+85 | ℃ |
| دمای ذخیره سازی | Tstg | -10 | -10 | +60 | ℃ |
| تنظیم فرکانس | f | 24.000 | 24.125 | 24.250 | گیگاهرتز |
| توان تابشی (EIRP) | نفخ | <2.0 | <2.5 | <3.0 | میلی وات |
| رطوبت محیط ذخیره سازی | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | RH |

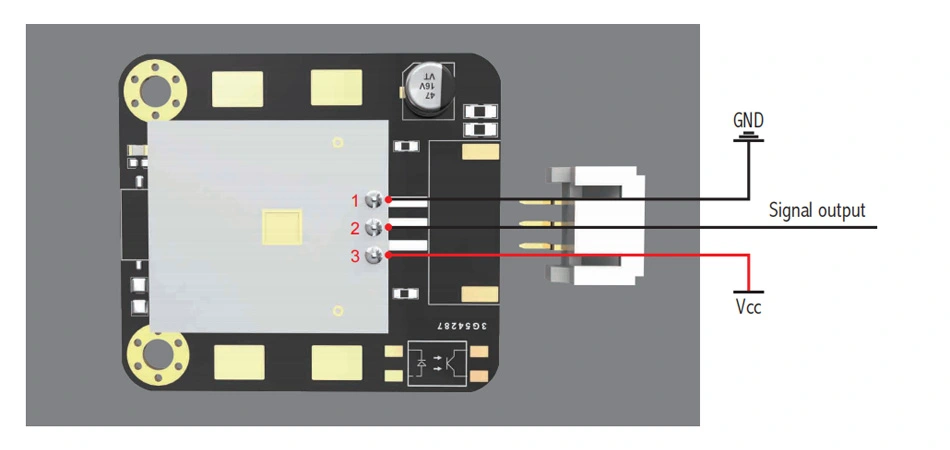

رابط ماژول برنامه یک پین هدر با
گام 2.0mmx3pin.
توجه: ولتاژ ثابت این ماژول 5 ولت است، اگر روی 3 ولت اعمال شود،
ممکن است تفاوت های عملکردی وجود داشته باشد.
1. به منظور جلوگیری از آسیب به تجهیزات، باید مراقب بود. اقدامات حفاظتی ESD باید به طور کلی انجام شود
مراحل ذخیره سازی، جابجایی، مونتاژ و آزمایش. به آنتن و پین های رادار این ماژول دست نزنید و نزنید
برای اندازه گیری، پین ها را با مولتی متر لمس کنید.
2. برای PD-V18-M1 نصب شده در فضای باز، آشکارساز می تواند سیگنال قطره باران را هنگام بارندگی تشخیص دهد. یعنی آشکارساز راداری که در یک روز بارانی در فضای باز نصب می شود می تواند قطرات باران را تشخیص دهد.
به دلیل استفاده از سنسور موج میلی متری، نمی توان از مواد فلزی در جلوی سنسور استفاده کرد و باید از پلاستیک مهندسی به عنوان متریال محفظه استفاده شود. از آنجایی که یک فرستنده سیگنال قدرت کوچک است، ضخامت پوشش نیز درجه خاصی از تفاوت در تضعیف سیگنال دارد. کاربر قبل از سفارش باید محیط استفاده و الزامات را به طور کامل توضیح دهد و در صورت نیاز محصولاتی را که نیاز به نصب دارند در اختیار ما قرار داده و ما می توانیم آنها را متناسب کنیم.
تاثیر این محصول در هنگام استفاده بر روی محصولات مختلف کمی متفاوت خواهد بود. کاربران می توانند درخواست سفارش یک نسخه با برش حساسیت را داشته باشند و الزامات خاص را می توان از قبل با PDLUX توضیح داد. حسگرها و الگوریتم های نرم افزاری مختلف را می توان با توجه به نیازهای مختلف کاربر انتخاب کرد.
این ماژول می تواند با منبع تغذیه 3V-5V بدون تداخل DC کار کند.
چه اتفاقی می تواند بیفتد:در غیاب یک جسم متحرک که در محدوده تشخیص حرکت می کند، عملکرد نادرست آزمایش شده معمولاً توسط یک منبع تداخل قوی ایجاد می شود. به عنوان مثال، تداخل از طریق سیم برق به صورت سری. به عنوان مثال، تداخل تلفن همراه؛ به عنوان مثال، تداخل شدید ناشی از قوس در هنگام جوشکاری دستگاه جوش. لطفاً منابع تداخل فوق را برای وجود آن دوباره بررسی کنید.
انتظار می رود یادآوری های فوق با دقت خوانده و درک شوند.
