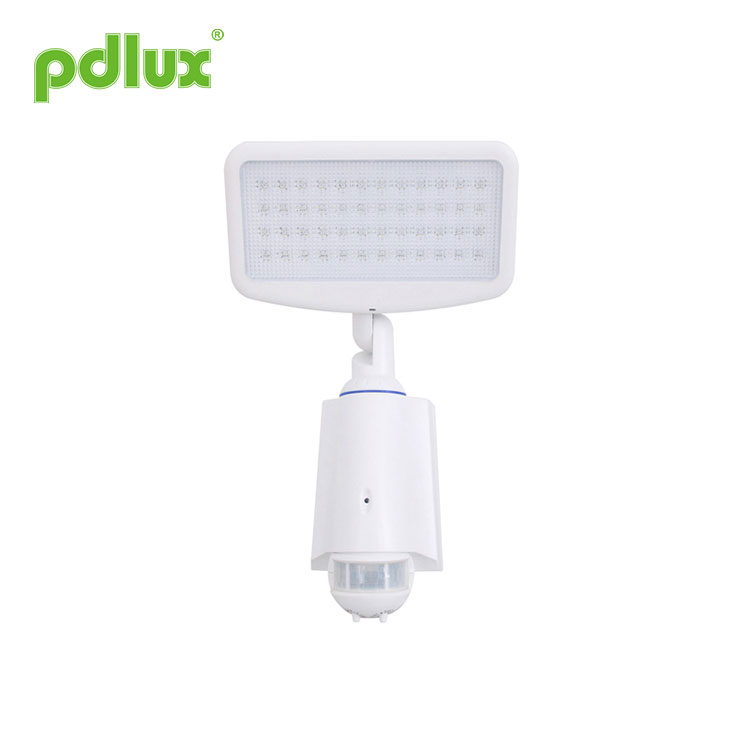

لامپ سنسور انرژی خورشیدی 48 LED

دستورالعمل لامپ حسگر انرژی خورشیدی  PD-SLL48

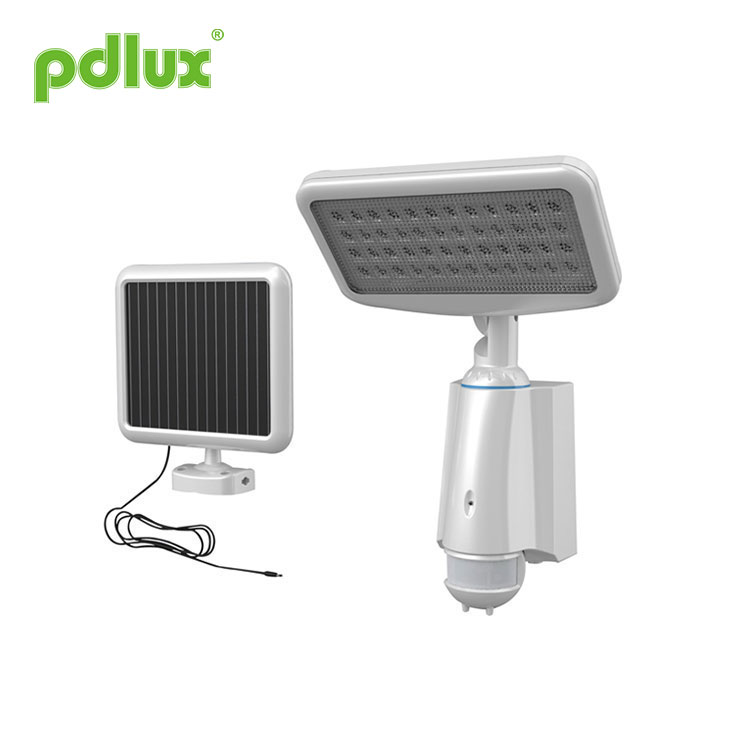

آنچه در داخل بسته است

• 48 چراغ ماتریس LED با آشکارساز حرکت
• برد شارژر خورشیدی
• راهنمای کاربری

توجه: اقلام بسته بندی

توجه: لطفا با توجه به تقاضا خرید کنید.

معرفی

بابت خرید لامپ سیلابی 48 LED با انرژی خورشیدی با حرکت فعال
با راه اندازی بدون زحمت و طراحی سبک وزن، نور با تمام نیازهای نوری شما مطابقت دارد. برای ارائه خدمات چندین ساله با استفاده از انرژی خورشیدی سازگار با محیط زیست ساخته شده است.

مشخصات فنی

• باتری را در آتش نیندازید. این ممکن است منجر به انفجار شود.
• نور را در معرض آتش یا گرمای شدید قرار ندهید زیرا ممکن است باتری منفجر شود.
• در آب فرو نکنید.
• هرگز مستقیماً به نور نگاه نکنید و آن را به چشمان شخص دیگری نتابید.
• نکات ایمنی مناسب را برای جلوگیری از افتادن از نردبان رعایت کنید.
• در صورت نیاز برای نصب لامپ بر روی ساختمان، با راهنمای ایمنی ساخت و ساز محلی خود مشورت کنید.

یک سال گارانتی محدود

• این ضمانت در مورد آسیب های ناشی از استفاده نادرست یا نصب/اتصال نادرست اعمال نمی شود.
• این گارانتی لوازم جانبی، لامپ ها، باتری ها، تصادفات، تغییرات، استفاده یا تعمیر غیرمجاز، سهل انگاری، استفاده نادرست، سوء استفاده، آسیب ها یا عیوب ناشی از سایش و پارگی معمولی (از جمله تراشه ها، خراش های محو، ساییدگی یا تغییر رنگ ناشی از استفاده یا تغییر رنگ) را پوشش نمی دهد. قرار گرفتن در معرض آفتاب)، یا عدم پیروی از دستورالعمل‌های مراقبت و نگهداری، آتش‌سوزی، سیل، و اعمال خدا.
• این ضمانت شامل مسئولیت در قبال خسارات اتفاقی یا تبعی نمی شود.

راهنمای نصب

• لامپ باید روی سطح صاف و ثابت نصب شود.
• از قرار دادن اشیایی در مقابل آشکارساز حرکت که ممکن است بر عملکرد تشخیص تأثیر بگذارد خودداری کنید.
• از نصب چراغ در نزدیکی کولر، بخاری مرکزی یا سیستم فشار قوی خودداری کنید.
• از قرار دادن سر آشکارساز حرکت به سمت ترافیک خیابان یا سایر حرکات خودداری کنید. این باعث ایجاد یک ماشه کاذب می شود که باعث می شود نور بیش از حد روشن شود و عمر باتری را خالی کند.
• تشخیص حرکت نسبت به حرکت در سراسر دستگاه حساس‌تر است و حساسیت کمتری نسبت به حرکت به سمت یا دور از آن دارد (تصاویر زیر را ببینید).
• برد شارژر خورشیدی باید در یک منطقه آفتابی قرار گیرد که حداکثر نور خورشید در آن جمع آوری شود. به طور معمول، صفحه خورشیدی باید جهت (جنوب) باشد که نور خورشید بتواند تخته را حداقل 3 ساعت در روز شارژ کند (اگر پشت شیشه باشد 5 ساعت در روز). پیشنهاد می شود قبل از اولین استفاده، چراغ را به مدت 24 ساعت شارژ کنید.
• از یک پارچه مرطوب نرم برای تمیز کردن دوره ای (حداقل سالی یک بار) برد شارژر استفاده کنید تا از کاهش توان خروجی به دلیل تجمع گرد و غبار جلوگیری کنید.

تنظیم زاویه اطراف حساسیت بالا ناشی از فعالیت حرکتی که از روی آشکارساز می آید. تنظیم زاویه نوسان حساسیت کم از فعالیت حرکتی که به سمت آشکارساز می آید.

طیف نگار

روش نصب سریع

1. لطفا آن را از کودکان دور نگه دارید. 2.این محصول را می‌توان برای فضای باز نصب کرد، اما پیشنهاد می‌کنیم برای باران/طوفان و نورهای بالا این کار را انجام دهید.

1. دیواری را که می خواهید نور را نصب کنید علامت بزنید.
2. هر چهار سوراخ را دریل کنید.
پایه را با لنگرهای نایلونی (در صورت نیاز) و پیچ روی دیوار قرار دهید.

3. لطفاً باتری را مطابق نمودار در قسمت هشدار کتاب دستورالعمل وصل کنید و درپوش باتری را همانطور که بود جمع کنید.
4. چراغ را داخل پایه بلغزانید، سپس پیچ پایین را پیچ کنید.

5. تخته خورشیدی را با پیچ نصب کنید. جهت را تنظیم کنید.

6. تخته خورشیدی را در مکانی آفتابی قرار دهید.

7. جهت آشکارساز حرکت را تنظیم کنید.

می‌توان آن را در محدوده 8 ثانیه (چرخش در جهت عقربه‌های ساعت تا پایان) تا 3 دقیقه (چرخش در جهت عقربه‌های ساعت تا انتها) تنظیم کرد. زمانی که سنسور قبل از پایان آخرین بار سیگنال متحرکی را تشخیص داد، تایمر دوباره شمارش می‌کند، بنابراین به شما توصیه می‌کنیم که هنگام انجام آزمایش محدوده تشخیص یا آزمایش پیاده روی، بهتر است زمان را روی حداقل تنظیم کنید. توجه: حسگر باید 1 ثانیه صبر کند تا بعد از خاموش شدن چراغ دوباره کار کند. فقط پس از پایان زمان، هنگام تشخیص سیگنال، نور دوباره روشن می‌شود. این محدوده به شعاع های ناحیه دایره ای اشاره دارد که وقتی نور در ارتفاع 2.5 متری نصب می شود روی زمین ظاهر می شود. حداقل محدوده تشخیص (نزدیک به 4 متر در شعاع) که یک چرخش خلاف جهت عقربه‌های ساعت تا انتها می‌چرخد. حداکثر دامنه تشخیص (تقریباً 15 متر در شعاع) که یک چرخش در جهت عقربه‌های ساعت تا انتها می‌چرخد.

توجه: هنگام استفاده از این محصول، لطفاً حساسیت را در موقعیت مناسبی که نیاز دارید تنظیم کنید، لطفاً حساسیت را به حداکثر تنظیم نکنید، برای جلوگیری از کار نکردن محصول در حالت عادی به دلیل حرکت اشتباه. چون حساسیت خیلی زیاد است به راحتی اشتباه را تشخیص دهید حرکت با وزش باد برگ و پرده، حیوانات کوچک و حرکت اشتباه ناشی از تداخل شبکه برق و تجهیزات الکتریکی. همه کسانی که منجر به محصول به طور معمول کار نمی کند!
وقتی محصول به طور معمول کار نمی کند، لطفاً سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را آزمایش کنید.

راه حل های جلوگیری از تداخل پالس شبکه برق محصولات:
با توجه به تفاوت شبکه برق تداخل منطقه‌ای، پالس تداخل نامشخص است، بنابراین به کاربر پیشنهاد نمی‌شود هنگام استفاده، حساس را روی حداکثر تنظیم کند. پیشنهاد: لطفاً حساس را در فاصله مناسب با استفاده از آن نصب و تنظیم کنید، تنظیم نکنید. حداکثر حساسیت برای جلوگیری از عملکرد نادرست

8. جهت سر نور را تنظیم کنید.

9. دوشاخه سیم را از تخته خورشیدی وارد کنید
پایین نور
مطمئن شوید که دوشاخه سیم کاملا وصل شده است.

راهنمای عملیاتی

1. نصب باتری

چراغ LED خورشیدی، ولتاژ باتری 7.4 ولت، 1800 میلی آمپر ساعت، زاویه حسگر> 150 درجه، در روشنایی کامل، زمان کار مداوم> 4 ساعت.

2. حالت تست:

قبل از آزمایش، پیچ های پشت را بردارید، سپس درب پشت را بردارید. باتری (1800 میلی آمپر ساعت) را باکانکتورهای برق، سیستم راه اندازی می شود و LED قرمز چراغ روشن را نشان می دهد. چراغ LED نشانگر خاموش خواهد شدگرم شدن سیستم

3. مجسمه های "خاموش".

سیستم در مدل حفاظت از خرابی برق خواهد بود. بدون عملکرد تشخیص حرکت مصرف ＜25UA.

4. مجسمه های "AUTO".

سیستم تنظیم دستی برای "زمان تاخیر" و "Sensi Tivity" را می پذیرد.
"زمان تاخیر" را می توان از 10 ثانیه تا 3 دقیقه تنظیم کرد.
"Sensi Tivity" را می توان تا 15 متر (22 درجه سانتیگراد) تنظیم کرد.
روشنایی چراغ های LED: بیرون 10 LUX.

هنگامی که مقادیر کنترل نور خارجی > 200LUX باشد، سیستم سنسور PIR را خاموش می کند.
مصرف برق: ＜3MA
جریان الکتریکی: 380 ~ 430 MA (زمانی که همه چراغ ها کاملا روشن هستند)
هنگامی که برق کمتر از <6.4 ولت است، سیستم خاموش می شود.
هنگامی که باتری کمتر از 6.6 ولت است، چراغ نشانگر LED هر 30 ثانیه به مدت 8 چشمک می زند.
ساعت، بعد از 8 ساعت، ولتاژ برای حفظ کار کامل نیست.
هنگامی که برق کمتر از <6.2 ولت باشد، سیستم وارد حالت "قطع برق"، جریان <25UA می شود.

5. مجسمه های "روشن".

تمام چراغ‌ها در زیر سیستم روشن خواهند شد و روی «روشن» تنظیم شده است. سیستم روشنایی را به 70 لوکس کاهش می‌دهد (≥
1/3 روشنایی اصلی) بدون حرکت به مدت 8 دقیقه.
جریان الکتریکی: 500 ~ 600MA
هنگامی که برق کمتر از <6.4 ولت است، سیستم خاموش می شود
هنگامی که باتری کمتر از 6.6 ولت است، چراغ نشانگر LED هر 30 ثانیه به مدت 8 چشمک می زند.
ساعت، بعد از 8 ساعت، ولتاژ برای حفظ کار کامل نیست.
هنگامی که برق کمتر از <6.2V باشد، سیستم وارد حالت "خاموش برق" می شود. جریان <25UA.

6. مدیریت Oki

ولتاژ ضربه 9 ولت، حداکثر جریان الکتریکی 650 مگاپیکسل است.
هنگامی که به یک آداپتور برق خارجی متصل می شود، چراغ نشانگر LED یک بار چشمک می زند.

چند مشکل و راه حل شده

1. بار کار نمی کند:
الف: لطفاً بررسی کنید که آیا اتصال سیم کشی برق و بار درست است یا خیر.
ب: لطفاً بررسی کنید که آیا بار خوب است.
ج: لطفاً بررسی کنید که آیا مجموعه نور کار با نور محیط مطابقت دارد یا خیر.

2. حساسیت ضعیف است:
پاسخ: لطفاً بررسی کنید که آیا مانعی در جلوی پنجره تشخیص وجود دارد تا سیگنال را دریافت کند.
ب: لطفاً بررسی کنید که آیا دمای محیط بیش از حد بالا است.
ج: لطفاً بررسی کنید که آیا منبع سیگنال القایی در فیلدهای تشخیص قرار دارد یا خیر.
د: لطفاً بررسی کنید که آیا ارتفاع نصب با ارتفاع نشان داده شده در دستورالعمل مطابقت دارد یا خیر.
e: لطفاً بررسی کنید که آیا جهت حرکت صحیح است یا خیر.

3. لامپ حسگر نمی تواند بار را به طور خودکار خاموش کند:
پاسخ: لطفاً بررسی کنید که آیا سیگنال مداوم در قسمت تشخیص وجود دارد یا خیر.
ب: لطفاً بررسی کنید که آیا تنظیم زمان طولانی ترین است یا خیر.
ج: لطفاً بررسی کنید که آیا قدرت مطابق با دستورالعمل است.
د: لطفاً بررسی کنید که آیا دمای نزدیک لامپ حسگر به وضوح تغییر می کند، مانند تهویه هوا یا گرمایش مرکزی و غیره.

1. هنگام خروج از کارخانه، باتری قطع می شود. لطفاً هنگام استفاده از محصول، باتری را وصل کنید.
2. هنگامی که از محصول استفاده نمی کنید یا محصول را برای مدت طولانی نگهداری نمی کنید، لطفا باتری را جدا کنید.

3. LED ها در سریال می توانند زمانی که تمام مهر و موم ها در محل نصب شده اند کار کنند.
4. لطفاً هنگام روشن شدن لامپ دیگر را جدا نکنید یا به آن متصل نکنید.
5. هنگامی که LED های سریال آسیب می بینند، به تکنسین با تجربه نیاز دارید تا با استفاده از LED های درجه یکسان تعمیر کنند.

● هنگام استفاده در محیط های مختلف، لطفا حساسیت را به بالاترین حد تنظیم نکنید.
زیرا به راحتی می تواند منجر به خرابی شود.
● لطفاً با نصب حرفه ای تأیید کنید.
● لطفاً قبل از عملیات نصب و حذف، منبع تغذیه را قطع کنید.
● مطمئن شوید که برق را برای اهداف ایمنی قطع کرده اید.
● عملکرد نامناسب باعث ضرر و زیان شد، سازنده هیچ مسئولیتی را بر عهده نمی گیرد.

ما متعهد به ارتقای کیفیت و قابلیت اطمینان محصول هستیم، با این حال، همه اجزای الکترونیکی احتمالات معینی برای ناکارآمد شدن دارند که باعث ایجاد مشکلاتی می‌شود. هنگام طراحی، به طرح‌های اضافی توجه کرده‌ایم و سهمیه ایمنی را اتخاذ کرده‌ایم تا از هر گونه مشکلی جلوگیری کنیم.
این دستورالعمل، بدون اجازه ما، نباید برای اهداف دیگری کپی شود.
