سنسور حرکت مایکروویو رادار داپلر

سنسور حرکت مایکروویو رادار داپلر به طور گسترده در گذرگاه، دستشویی، آسانسور، خانه یا سایر مناطق عمومی برای حفاظت از امنیت یا صرفه جویی در انرژی استفاده می شود. این برای چندین پتنت فنی اعمال می شود و انتخاب عالی برای زندگی هوشمند شما است.

مدل:PD-MV1018B

ارسال استعلام

سنسور حرکت مایکروویو رادار داپلر

خلاصه
این یک سنسور مایکروویو دیجیتال با دقت بالا است که محدوده تشخیص آن 360 درجه و فرکانس کاری آن 5.8 گیگاهرتز است. این بر اساس اصل داپلر است که انتشار و دریافت را یکپارچه می کند. از MCU (واحد کنترل میکرو) استفاده می کند که دقت آن را تا حد زیادی افزایش می دهد و میزان خطای آن را کاهش می دهد. از نظر ظاهری ظریف و از نظر ساختار جمع و جور است. می توان آن را به طور مستقل به بارها متصل کرد یا با آباژور شیشه ای یا پلاستیکی به راحتی در داخل چراغ ها نصب کرد. این به طور گسترده در گذرگاه، دستشویی، آسانسور، خانه یا سایر مناطق عمومی برای حفاظت از امنیت یا صرفه جویی در انرژی استفاده می شود. این برای چندین پتنت فنی اعمال می شود و انتخاب عالی برای زندگی هوشمند شما است.

امکانات
1. آسیب غیر تشعشعی: قدرت فرستنده آن کمتر از 0.3 میلی وات است که هیچ آسیبی به بدن انسان وارد نمی کند.
2. عملکرد قابل اعتماد و پایدار: فیلتر RC و فیلتر دیجیتال را در پردازش دیجیتال اعمال می کند. همچنین از فناوری تریگر صفر دیجیتال استفاده می کند، یعنی در نقطه صفر به صورت خودکار وصل یا قطع می شود. از رله پرقدرت Tyco برای کنترل خروجی استفاده می کند که عملکرد قابل اعتماد آن را تضمین می کند. این تراشه مدیریت انرژی را برای تضمین عملکرد پایدار آن در 100-240VAC استفاده می کند.

مشخصات فنی

منبع تغذیه: 100-240VAC
فرکانس برق: 50/60 هرتز
بار نامی: 1100 وات حداکثر تنگستن (220-240VAC)
حداکثر 550 وات فلورسنت و LED (220-240VAC)
حداکثر 550 وات تنگستن (100-130VAC)
حداکثر 275 وات فلورسنت و LED (100-130VAC)
قدرت انتقال: <0.2mW
دمای کار: -15 درجه سانتیگراد ~ 70 درجه سانتیگراد
سطح حفاظت: IP20، کلاس II
تنظیم زمان: 8 ثانیه تا 12 دقیقه (قابل تنظیم)

زاویه تشخیص: 360 درجه (نصب سقف)،
180 درجه (نصب دیوار)
محدوده تشخیص: 2-10 متر (شعاع) (قابل تنظیم)،
(نصب سقف)
حداکثر 25 متر (شعاع) (قابل تنظیم)
(نصب دیوار)
کنترل نور: 2-2000LUX (قابل تنظیم)
محل نصب: داخل ساختمان، نصب سقف
سیستم HF: موج الکتریکی 5.8 گیگاهرتز CW، باند ISM

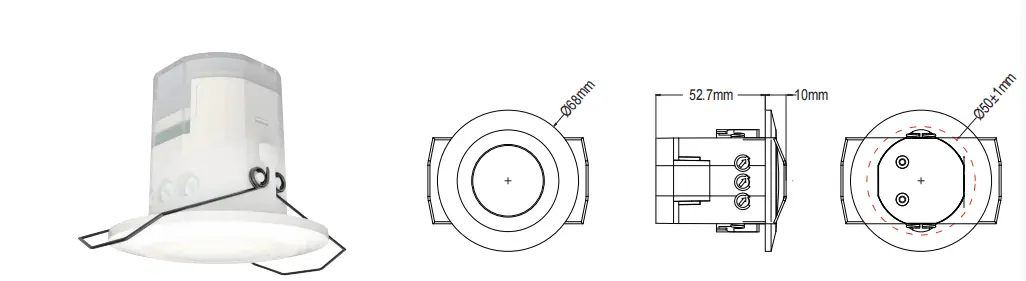

اطلاعات سنسور

برنامه های کاربردی
مایکروویو می تواند به شیشه، پلاستیک و چوب نفوذ کند، بنابراین سنسور مایکروویو را می توان در داخل سایه ساخته شده از ضخامت خاصی از شیشه، پلاستیک یا چوب نصب کرد. به عنوان مثال، برنامه در نورپردازی ها، تنها در صورت ایجاد اتصال مانند شکل زیر می توانید نورپردازی های رایج را به نورهای حسگر خودکار تغییر دهید.

شما می توانید یک یا چند را در داخل سقف یا کف نصب کنید تا کل گذرگاه را کنترل کنید.
یادآوری دوستانه: هنگام نصب دو یا چند مایکروویو با هم، باید 4 متر از یکدیگر فاصله داشته باشید، در غیر این صورت تداخل بین آنها منجر به واکنش خطا می شود.

روش تنظیم یک: پتانسیومتر

تنظیم محدوده تشخیص (حساسیت)
	محدوده تشخیص اصطلاحی است که برای توصیف شعاع دایره های ریخته گری تقریباً دایره ای روی زمین هنگام نصب در ارتفاع 2.5 متری استفاده می شود. برای چرخاندن دستگیره کاملاً در خلاف جهت عقربه‌های ساعت، حداقل برد و کاملاً در جهت عقربه‌های ساعت حداکثر است.
توجه داشته باشید:محدوده تشخیص فوق در مورد فردی با قد بین 1.6 تا 1.7 متر با شکل وسط و با سرعت 1.0 تا 1.5 متر در ثانیه به دست می آید. اگر قد، شکل و سرعت حرکت فرد تغییر کند، محدوده تشخیص نیز تغییر خواهد کرد. اطلاع:هنگام استفاده از این محصول، لطفاً حساسیت (محدوده تشخیص) را به مقدار مناسب اما حداکثر تنظیم کنید تا از واکنش غیرعادی ناشی از تشخیص آسان حرکت اشتباه توسط دمیدن برگ ها و پرده ها، حیوانات کوچک یا تداخل شبکه برق جلوگیری کنید. تجهیزات الکتریکی تمام موارد ذکر شده در بالا منجر به واکنش خطا می شود. هنگامی که محصول به طور معمول کار نمی کند، لطفاً سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را آزمایش کنید. حرکت انسان باعث القای سنسور می شود، بنابراین هنگامی که تحت آزمایش عملکرد هستید، لطفاً ناحیه القایی را ترک کنید و برای جلوگیری از حرکت حرکت نکنید. کار مداوم سنسور یادآوری دوستانه:هنگام نصب دو یا چند مایکروویو با هم، باید 4 متر از یکدیگر فاصله داشته باشید، در غیر این صورت تداخل بین آنها منجر به واکنش خطا می شود.
تنظیم زمان
	می توان آن را از 8 ثانیه (چرخش کامل در جهت عقربه های ساعت) تا 12 دقیقه (چرخش کامل در جهت عقربه های ساعت) تعریف کرد. هر حرکتی که قبل از سپری شدن این زمان تشخیص داده شود، تایمر را دوباره راه اندازی می کند. توصیه می شود کوتاه ترین زمان را برای تنظیم محدوده تشخیص و انجام تست پیاده روی انتخاب کنید.
توجه داشته باشید:هنگامی که چراغ به طور خودکار خاموش می شود، 1 ثانیه طول می کشد تا سنسور برای تشخیص حرکت دیگر آماده شود، یعنی تنها سیگنالی که 1 ثانیه بعد تشخیص داده می شود، می تواند چراغ به طور خودکار روشن شود. عمدتاً برای تنظیم زمان تأخیر از لحظه شناسایی سیگنال و روشن شدن خودکار نور تا خاموش شدن خودکار نور است. شما می توانید زمان تاخیر را به نیاز عملی خود تعریف کنید. اما بهتر است به خاطر صرفه جویی در مصرف انرژی، زمان تاخیر را کاهش دهید، زیرا سنسور مایکروویو عملکرد حسگر پیوسته را دارد، یعنی هر حرکتی که قبل از سپری شدن زمان تاخیر تشخیص داده شود، تایمر را دوباره راه اندازی می کند و نور همچنان روشن می ماند. فقط در صورتی که انسان در محدوده تشخیص وجود داشته باشد.
تنظیم کنترل نور
	می توان آن را در محدوده 2 تا 2000 LUX تعریف کرد. برای چرخاندن دستگیره کاملاً در خلاف جهت عقربه‌های ساعت حدود 2 لوکس، کاملاً در جهت عقربه‌های ساعت حدود 2000 لوکس است. هنگام تنظیم منطقه تشخیص و انجام تست راه رفتن در نور روز، باید دستگیره را کاملاً در جهت عقربه‌های ساعت بچرخانید.
توجه داشته باشید:لطفاً سه دستگیره عملکردی را بیش از حد تنظیم نکنید. به این دلیل که سه دستگیره کاربردی مستقیماً به قطعات متصل شده اند، در هر یک از سه جزء یک درپوش کوچک وجود دارد، هنگامی که دستگیره ها را از ابتدا تا انتها تنظیم می کنید، چرخش بیش از حد به درپوش آسیب می رساند و به 360 درجه منجر می شود. بدون توقف بچرخ محدودیت محدوده تنظیم 270 درجه است، لطفا به این توجه کنید.

نصب و راه اندازی
برق را قطع کنید.
لوله های رزوه ای را در سیم برق و خط کنترل قرار دهید.
برق و بار را با سنسور مطابق نمودار خط اتصال وصل کنید.
دستگیره ها را به شرایط ایده آل بچرخانید
(لطفاً تنظیمات را مطابق با قسمت SETTING MANNER ONE ذکر شده در بالا تعریف کنید.).

1، نصب شدن بر روی جسم تکان دهنده منجر به واکنش خطا می شود.
2، پرده تکان دهنده دمیده شده توسط باد منجر به واکنش خطا می شود. لطفا مکان مناسب را برای نصب انتخاب کنید.
3، نصب در جایی که ترافیک شلوغ است منجر به واکنش خطا می شود.
4، جرقه های تولید شده توسط برخی تجهیزات نزدیک منجر به واکنش خطا می شود.

عیب و راه حل

عیب	علت شکست	راه حل
بار کار نمی کند.	روشنایی نور به اشتباه تنظیم شده است.	تنظیم بار را تنظیم کنید.
	بار شکسته است.	بار را تغییر دهید.
	برق خاموش است	برق را روشن کنید.
بار همیشه کار می کند.	یک سیگنال پیوسته در ناحیه تشخیص وجود دارد.	تنظیمات ناحیه تشخیص را بررسی کنید.
بار زمانی کار می کند که هیچ سیگنال حرکتی شناسایی نشده باشد.	لامپ به خوبی نصب نشده است تا سنسور سیگنال های قابل اعتماد را تشخیص ندهد.	محل نصب را مجدداً تنظیم کنید.
بار زمانی کار می کند که هیچ سیگنال حرکتی شناسایی نشده باشد.	سیگنال متحرک توسط سنسور تشخیص داده می شود (حرکت پشت دیوار، حرکت اجسام کوچک و غیره)	تنظیمات ناحیه تشخیص را بررسی کنید.
هنگامی که سیگنال حرکتی شناسایی می شود، بار کار نمی کند.	سرعت حرکت خیلی سریع است یا ناحیه تشخیص تعریف شده خیلی کوچک است.	تنظیمات ناحیه تشخیص را بررسی کنید.

● لطفاً با نصب حرفه ای تأیید کنید.
● برای اهداف ایمنی، لطفاً قبل از عملیات نصب و حذف، برق را قطع کنید.
● هر گونه خسارت ناشی از عملکرد نامناسب، سازنده هیچ مسئولیتی را بر عهده نمی گیرد.

ما متعهد به ارتقای کیفیت و قابلیت اطمینان محصول هستیم، با این حال، همه قطعات الکترونیکی احتمالات خاصی برای بی اثر شدن دارند، که باعث ایجاد مشکلاتی می شود. هنگام طراحی، ما به طرح های اضافی توجه کرده و سهمیه ایمنی را اتخاذ کرده ایم تا از هر گونه مشکلی جلوگیری شود.
این دستورالعمل، بدون اجازه ما، نباید برای اهداف دیگری کپی شود.
