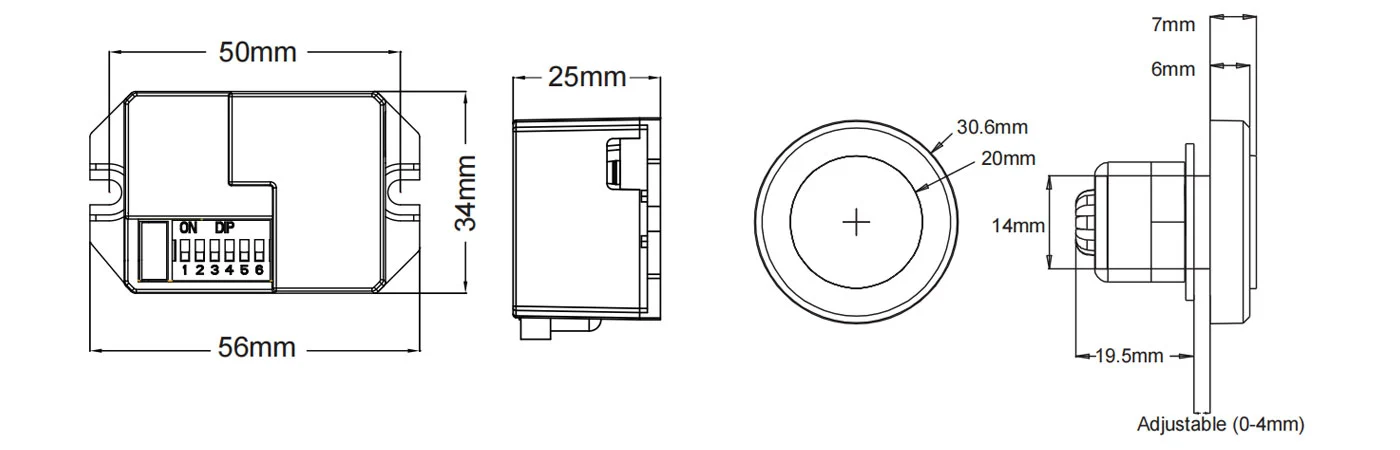

اندازه محصول
خلاصه

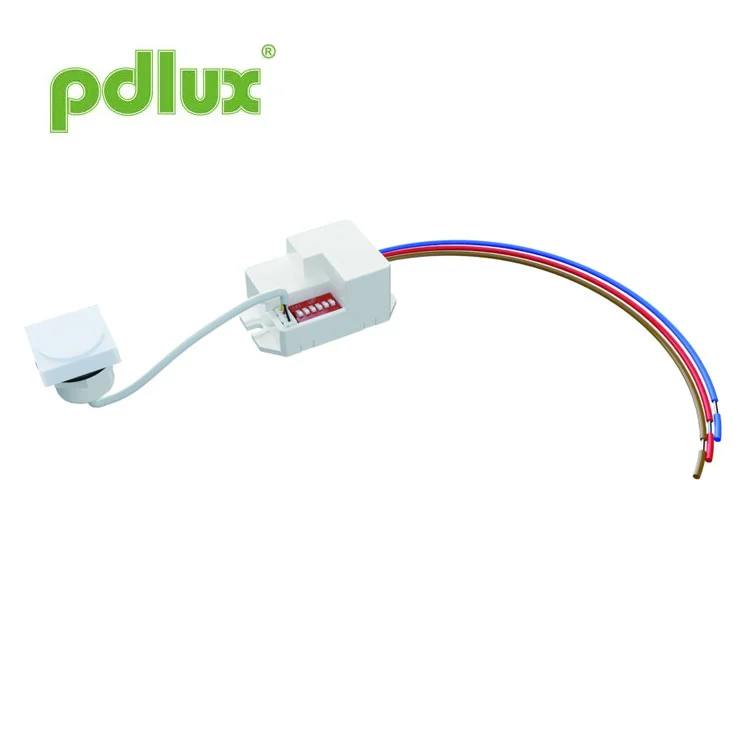

این یک سنسور مایکروویو دیجیتال با دقت بالا است که محدوده تشخیص آن 360 درجه و فرکانس کاری آن 5.8 گیگاهرتز است. این بر اساس اصل داپلر است که انتشار و دریافت را یکپارچه می کند. از MCU (واحد کنترل میکرو) استفاده می کند که دقت آن را تا حد زیادی افزایش می دهد و میزان خطای آن را کاهش می دهد. از نظر ظاهری ظریف و از نظر ساختار جمع و جور است. می توان آن را به طور مستقل به بارها متصل کرد یا به راحتی با آباژور در داخل چراغ ها نصب کرد ساخته شده از شیشه یا پلاستیک. این به طور گسترده در گذرگاه، دستشویی، آسانسور، خانه یا سایر مناطق عمومی برای حفاظت از امنیت یا صرفه جویی در انرژی استفاده می شود.
ویژگی ها
1. آسیب غیر تشعشعی: قدرت فرستنده آن کمتر از 0.2 میلی وات است که هیچ آسیبی به بدن انسان وارد نمی کند.
2. توانایی ضد تداخل قوی، می تواند در محدوده دمای -15 ℃ - + 70 ℃ کار کند.
3. فرکانس ثابت است و رانش فرکانس در محدوده فرکانس رخ نخواهد داد.

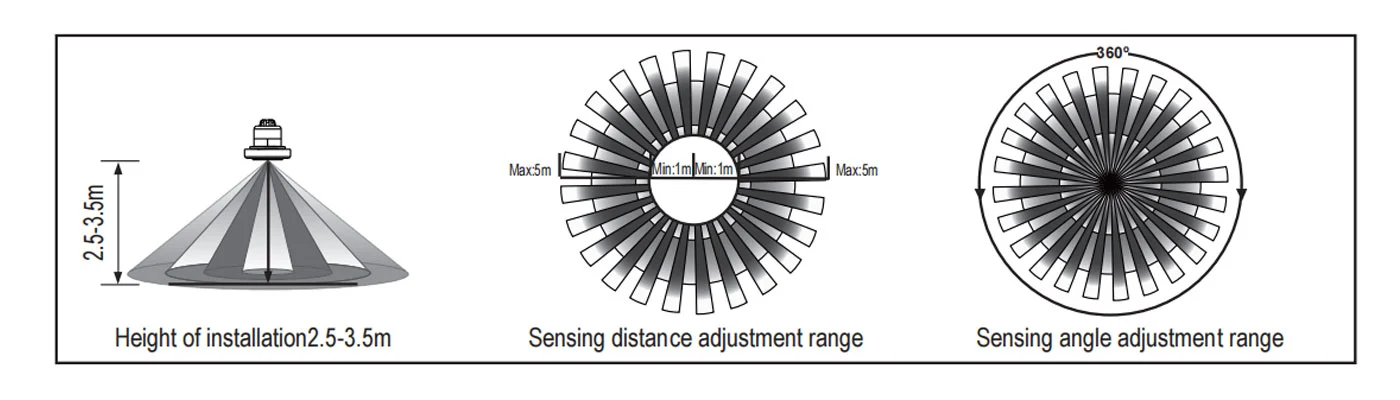

اطلاعات سنسور

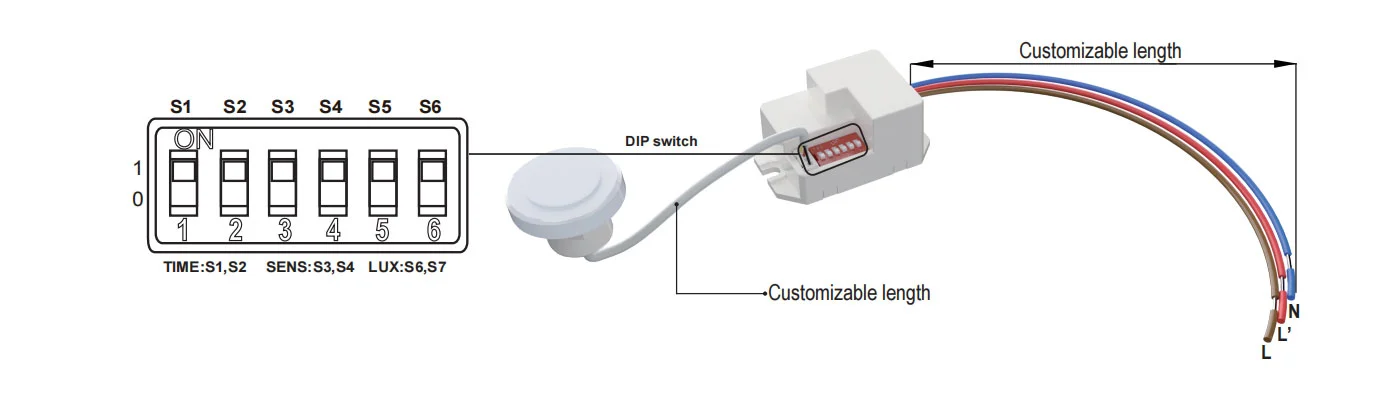

نحوه تنظیم: سوئیچ DIP
مشخصات
=| منبع برق | 220-240VAC |
| فرکانس برق | 50 هرتز |
| سیستم HF | 5.8 گیگاهرتز (فرکانس مرکزی) موج الکتریکی CW، باند ISM |
| بار نامی | حداکثر 800 وات تنگستن حداکثر 200 وات فلورسنت و LED |
| سطح حفاظت | IP20، کلاس II |
| نشستن نصب | در داخل ساختمان، نصب سقف |
| قدرت انتقال | <0.2mW |
| زاویه تشخیص | 360 درجه |
| محدوده تشخیص | 1m-2m-4m-5m (شعاع) (قابل تنظیم) |
| تنظیم زمان | 8 ثانیه-3 دقیقه-10 دقیقه-15 دقیقه، (قابل تنظیم) |
| کنترل نور | 10LUX-50LUX->2000LUX، (قابل تنظیم |
| مصرف برق | حدود 0.5 وات |
| دمای کاری | -15 درجه سانتیگراد تا 70 درجه سانتیگراد |

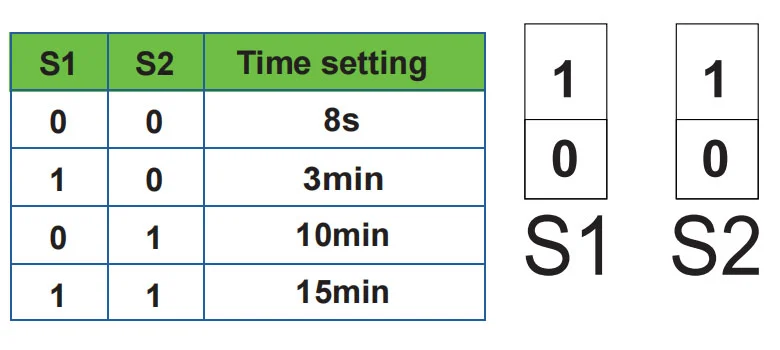

تنظیم زمان S1 S2
می توان آن را بین 8 ثانیه تا 15 دقیقه تعریف کرد. هر حرکتی که قبل از سپری شدن این زمان تشخیص داده شود، تایمر را دوباره راه اندازی می کند. توصیه می شود کوتاه ترین زمان را برای تنظیم محدوده تشخیص و انجام تست پیاده روی انتخاب کنید. برای تنظیم سوئیچ بر روی ON "1" و در OFF "0" است.
عمدتاً برای تنظیم زمان تأخیر از لحظه شناسایی سیگنال و روشن شدن خودکار نور تا خاموش شدن خودکار نور است. شما می توانید زمان تاخیر را به نیاز عملی خود تعریف کنید. اما بهتر است به خاطر صرفه جویی در مصرف انرژی، زمان تأخیر را کاهش دهید، زیرا سنسور مایکروویو عملکرد سنجش مداوم را دارد، یعنی هر حرکتی که قبل از سپری شدن زمان تأخیر تشخیص داده شود، تایمر را مجدداً راه اندازی می کند و تنها در صورتی که انسان در محدوده تشخیص وجود داشته باشد، نور روشن می شود.

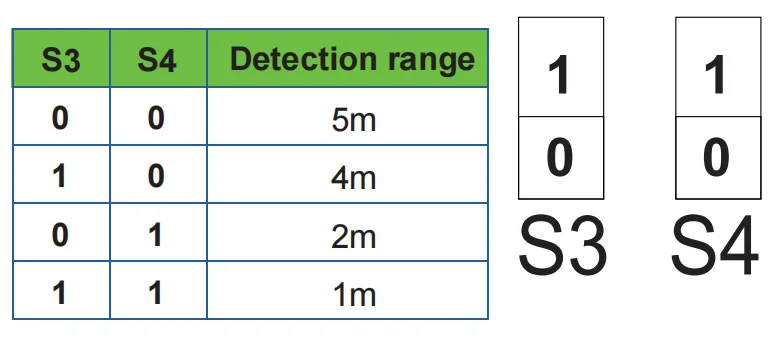

تنظیم محدوده تشخیص (حساسیت) S3 S4
محدوده تشخیص اصطلاحی است که برای توصیف شعاع های ریخته گری دایره ای تقریباً بر روی زمین در هنگام نصب در ارتفاع 3 متر استفاده می شود. برای تنظیم سوئیچ بر روی ON "1" و در OFF "0" است.
توجه: هنگام استفاده از این محصول، لطفاً حساسیت (محدوده تشخیص) را روی مقدار مناسب اما حداکثر تنظیم کنید تا از واکنش غیرعادی ناشی از تشخیص آسان حرکت اشتباه توسط دمیدن برگ ها و پرده ها، حیوانات کوچک یا تداخل شبکه برق و تجهیزات الکتریکی جلوگیری شود. تمام موارد ذکر شده در بالا منجر به واکنش خطا می شود. هنگامی که محصول به طور معمول کار نمی کند، لطفا سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را تست کنید. حرکت انسان باعث القای سنسور می شود، بنابراین هنگامی که تحت آزمایش عملکرد هستید، لطفاً ناحیه القایی را ترک کنید و برای جلوگیری از کار مداوم سنسور حرکتی انجام ندهید.

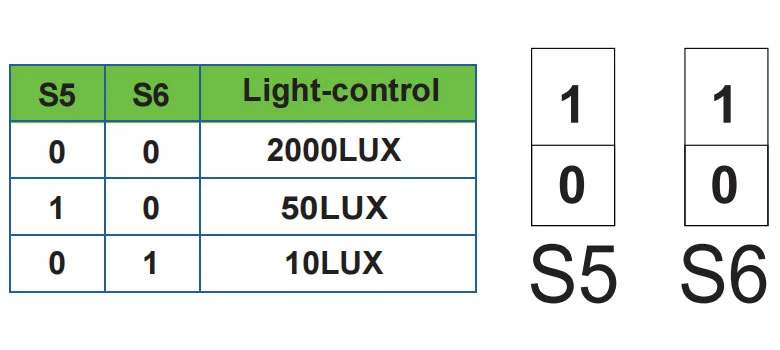

تنظیم کنترل نور S5 S6
می توان آن را در محدوده 10 ~> 2000 LUX تعریف کرد. برای تنظیم سوئیچ بر روی ON "1" و در OFF "0" است.
این راهنما برای برنامه نویسی محتوای فعلی این محصول است، هر گونه تغییر و اصلاح بدون اطلاع قبلی در سازنده وجود دارد!
کپی برداری از محتویات دفترچه راهنمای دستورالعمل برای هر منظور دیگر بدون اجازه شرکت اکیدا ممنوع است.
| عیب | علت شکست | راه حل |
| بار کار نمی کند. | روشنایی نور به اشتباه تنظیم شده است. | تنظیم بار را تنظیم کنید. |
| بار شکسته است. | بار را تغییر دهید. | |
| برق خاموش است | برق را روشن کنید. | |
| بار همیشه کار می کند. | یک سیگنال پیوسته در ناحیه تشخیص وجود دارد. | تنظیمات را بررسی کنید منطقه تشخیص |
| بار زمانی که وجود دارد کار می کند هیچ سیگنال حرکتی شناسایی نشد | لامپ به خوبی نصب نشده است تا سنسور از کار بیفتد تشخیص سیگنال های قابل اعتماد | محل نصب را دوباره تنظیم کنید. |
| سیگنال متحرک توسط سنسور تشخیص داده می شود (حرکت پشت دیوار، حرکت اجسام کوچک و غیره) | تنظیمات ناحیه تشخیص را بررسی کنید. | |
| هنگامی که سیگنال حرکتی شناسایی می شود، بار کار نمی کند. | سرعت حرکت خیلی سریع است یا ناحیه تشخیص تعریف شده خیلی کوچک است. | تنظیمات ناحیه تشخیص را بررسی کنید. |
هشدار! شرایط زیر منجر به واکنش خطا می شود.
1. نصب شدن بر روی جسم گهواره ای منجر به واکنش خطا می شود.
2. پرده تکان دهنده باد منجر به واکنش خطا می شود. لطفا مکان مناسب را برای نصب انتخاب کنید.
3. نصب شدن در جایی که ترافیک شلوغ است منجر به واکنش خطا می شود.
4. جرقه های تولید شده توسط برخی تجهیزات نزدیک منجر به واکنش خطا می شود.
● لطفاً با نصب حرفه ای تأیید کنید.
● برای اهداف ایمنی، لطفا قبل از عملیات نصب و حذف، برق را قطع کنید.
● هر گونه ضرر و زیان ناشی از عملکرد نامناسب، سازنده هیچ گونه مسئولیتی را بر عهده نمی گیرد.
