PDLUX ماژول‌های حسگر داپلر PD-V9H/PD-V9P/PD-V9S X-Band ارتقا یافته را عرضه می‌کند، نسخه بدون پین سفارشی اختیاری

فناوری الکترونیک Ningbo PDLUX به طور رسمی سنسورهای رادار داپلر باند X تصفیه شده PD-V9 شامل PD-V9H، PD-V9P و PD-V9S را راه اندازی کرد. این سری با طرح‌بندی‌های مختلف پین و دو گزینه فرکانس اصلی در کنار سفارشی‌سازی اختیاری بدون پین، الزامات طرح‌بندی PCB مختلف تولیدکنندگان لوازم الکترونیکی در سراسر جهان را برآورده می‌کند.

تمایز هسته: چیدمان پین و انتخاب فرکانس

هر سه مدل دارای مدار، آنتن و عملکرد الکتریکی یکسانی هستند و فقط در گام پین و فرکانس کاری با استانداردهای رادیویی منطقه ای تفاوت دارند:

· PD-V9H:10.587GHz±10MHz (فرکانس استاندارد اتحادیه اروپا)، X1=3.4mm، X2=9.8mm فاصله پین ​​برای طراحی PCB رایج اروپایی و آمریکایی

· PD-V9P:10.525 گیگاهرتز ± 20 مگاهرتز (فرکانس جهانی جهانی)، پین های فشرده X1 = 3 میلی متر، X2 = 8.9 میلی متر برای صرفه جویی در ردپای PCB

· PD-V9S:10.525 گیگاهرتز ± 20 مگاهرتز، طرح پایه پایه 3.4/9.8 میلی متری استاندارد برای جایگزینی مستقیم سنسورهای قدیمی

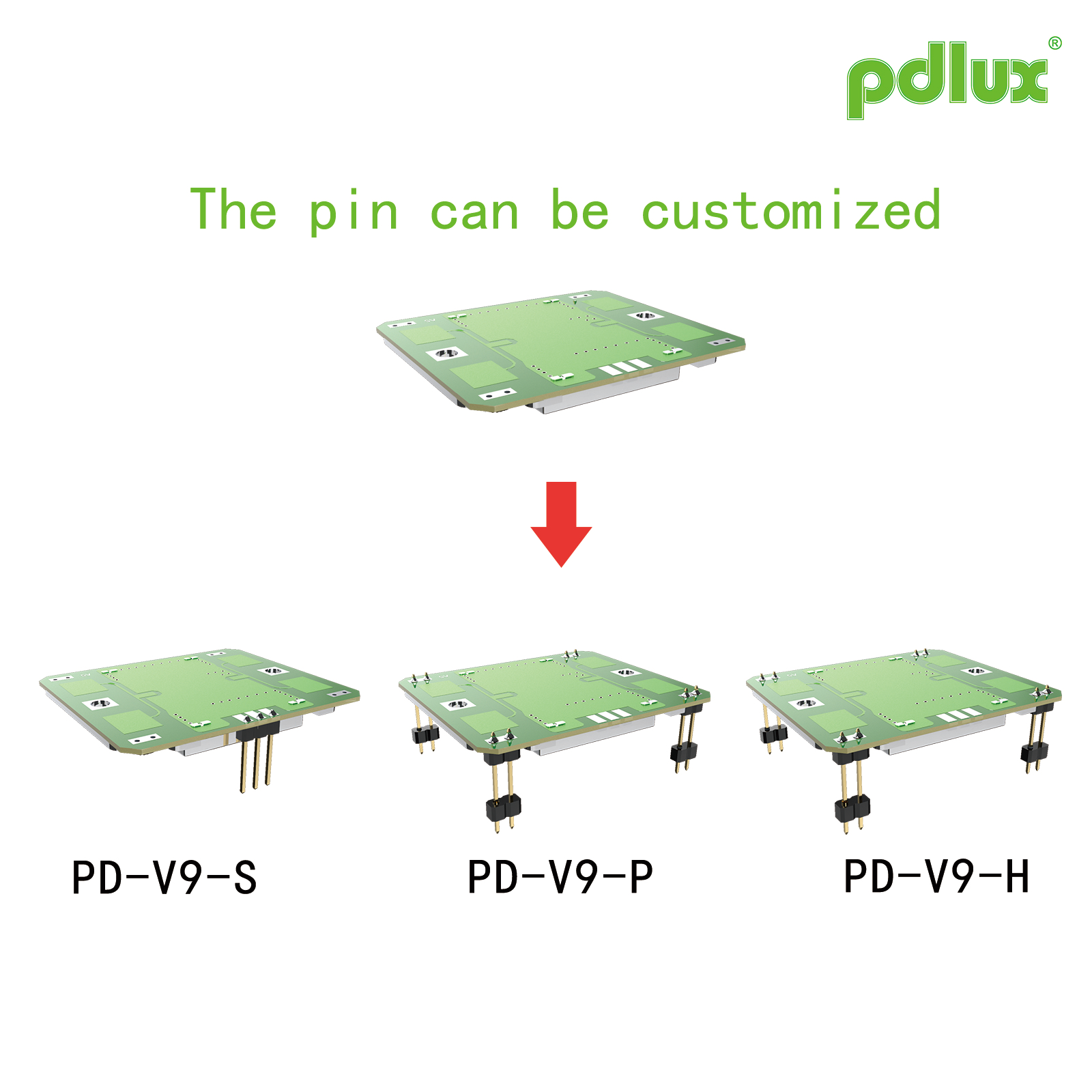

گزینه سفارشی:ماژول های بدون پین برای نصب SMD در صورت درخواست در دسترس هستند. اندازه X3 را می توان بر اساس مشخصات مشتری سفارشی کرد.

مشخصات برتر یکپارچه برای همه سری‌های PD-V9

ساخته شده با نوسان ساز تشدید کننده دی الکتریک DRO و آنتن پچ یکپارچه، کل محدوده دارای مشخصات سازگار است:

· ولتاژ تغذیه: DC5V±0.5V، جریان معمولی زیر 32mA. حالت برق PWM برای مصرف انرژی بسیار کم پشتیبانی می شود

· EIRP معمولی: 13dBm (20mW)، حساسیت دریافت -90dBc، هارمونیک دوم ≤-40dBm

· دمای عملیاتی: -30℃~+55℃ محدوده منظم، گسترش از -40 درجه تا +80 درجه سانتیگراد

· زاویه پرتو: 36 درجه E-صفحه، 72 درجه H-صفحه; زاویه نصب انعطاف پذیر موجود است

· دارای گواهی RoHS و مطابق با ETS 300 440 برای تایید بازار جهانی

سناریوهای کاربردی گسترده

ایده آل برای درب های اتوماتیک، چراغ های حسگر حرکت، آلارم های امنیتی، سنسورهای حضور اینترنت اشیا و تجهیزات تشخیص سرعت. هنگام تعویض ماژول‌های رادار قدیمی، کاربران فقط باید بهره تقویت‌کننده را تغییر دهند تا مشکلات حساسیت را بدون اصلاح کد MCU حل کنند و هزینه‌های توسعه را تا حد زیادی کاهش دهند.
