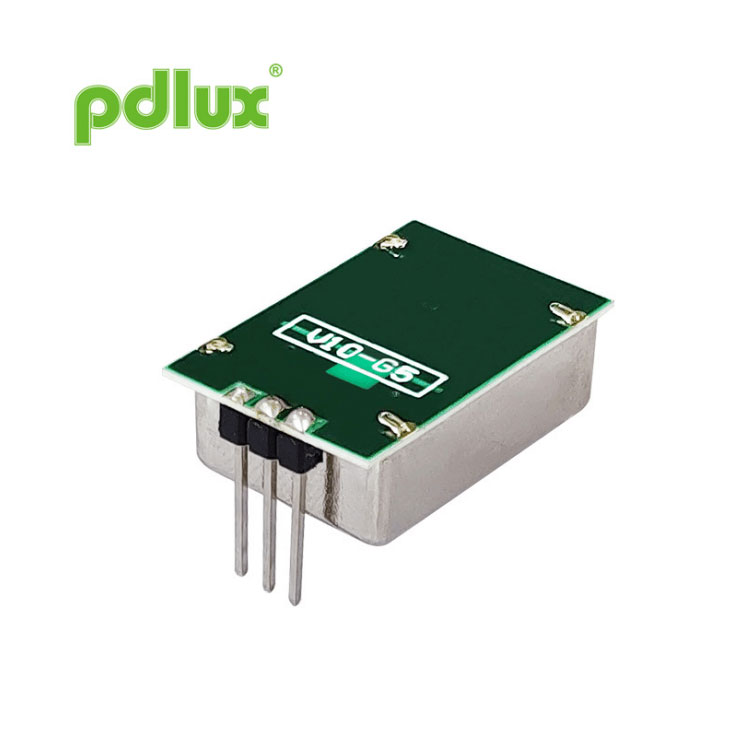

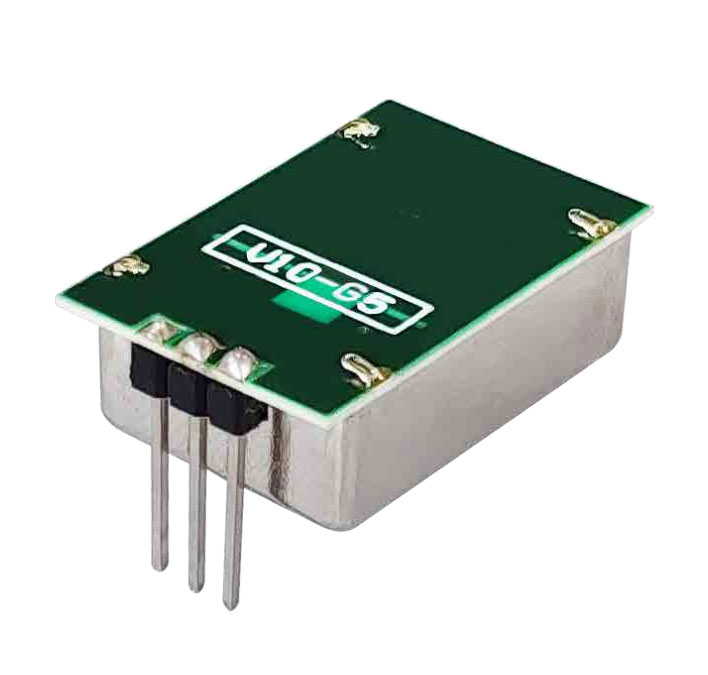

PD-V10-G5 مینیاتوری باند ایکس فرستنده و گیرنده مایکروویو واحد آشکارساز حرکت
ما که در کارخانه Pdlux در چین در داخل کشور ساخته شده است، ما یک تولید کننده و تامین کننده واحد تشخیص حرکت مایکروویو مینیاتوری PD-V10-G5 مینیاتوری X-Band مایکروویو هستیم که به دقت بر هر مرحله از تولید نظارت می کنیم تا از کیفیت و قیمت مشخص اطمینان حاصل کنیم و راه حل های مقرون به صرفه ای را به مشتریان خود ارائه دهیم.
ارسال استعلام
• کم هزینه • مصرف برق کم • حساسیت بالا • نسخه های 3 ولت و 5 ولت موجود است • آنتن پچ • سازگار با RoHS
این واحد که در یک قوطی فلزی قرار دارد، دارای یک نوسان ساز تثبیت شده با تشدید کننده دی الکتریک است که پایداری را فراهم می کند. عملکرد در محدوده دمایی وسیع در حالت پالس CW یا چرخه کاری کم و یکپارچه گیرنده homodyne برای افزایش حساسیت و قابلیت اطمینان.
این خانواده ماژول با ولتاژ تغذیه +5v یا +3v موجود است.
اصل اصلی کار شامل تشخیص تغییر فرکانس بین سیگنال ارسالی و دریافتی است
منعکس شده از یک جسم متحرک در میدان دید واحد.
این واحد یک سیگنال خروجی سطح پایین تولید می کند که می تواند تقویت و پردازش شود تا زنگ صوتی یا بصری ایجاد کند.
سیگنال می دهد و از تکنیک های کم هزینه ساخت نصب بر روی سطح استفاده می کند که ناهمواری و ناهمواری آنها در زمینه ثابت شده است.
قابل اعتماد
| قسمت شماره | کشور | فرکانس | نظرات |
| PD-V10-501 | انگلستان | 10.587 گیگاهرتز (5 ولت) | |
| PD-V10-502 | ایالات متحده آمریکا | 10.525 گیگاهرتز (5 ولت) | FCC-ID |
| PD-V10-502 | بلژیک، هلند، ایتالیا | 10.525 گیگاهرتز (5 ولت) | مطابق با دستورالعمل RED |
| PD-V10-301 | انگلستان | 10.587 گیگاهرتز (3 ولت) | |
| PD-V10-302 | بلژیک، هلند، ایتالیا | 10.525 گیگاهرتز (3 ولت) | مطابق با دستورالعمل RED |
| فرکانس | جدول را ببینید |
| توان خروجی (حداقل) | 5 dBm EIRP |
| ولتاژ عملیاتی | +5 ولت ± 0.25 ولت +3 ولت ± 0.15 ولت |
| جریان عملیاتی (CW) | 25 میلی آمپر (حداکثر) 20 میلی آمپر (نوع) |
| انتشار هارمونیک | <-30dBm |
| جریان متوسط (5٪ DC) | نوع 1 میلی آمپر |
| عرض پالس (حداقل) | 5 میکرو ثانیه |
| چرخه وظیفه (حداقل) | 1% |
| فرکانس تکرار پالس | 2-4 کیلوهرتز |
| حساسیت (برای نسبت S/N 10 دسی بل) | -84 دسی بل متر |
| نویز (اندازه گیری شده در پهنای باند 3 هرتز تا 80 هرتز) | <30 µV |
| به دست آوردن | 5 dBi |

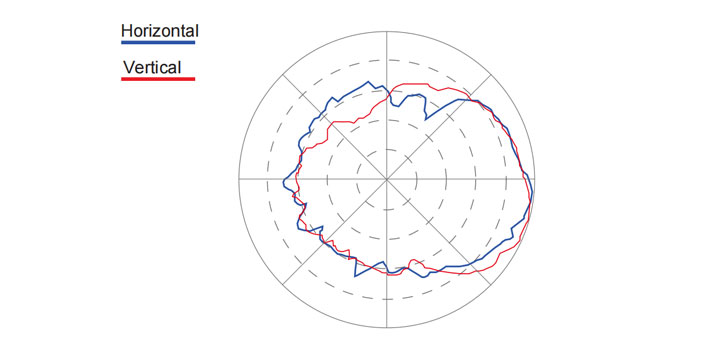

| -3dB پهنای پرتو | |
| هواپیمای E | 50 درجه |
| هواپیمای H | 60 درجه |
| وزن | 4 گرم |

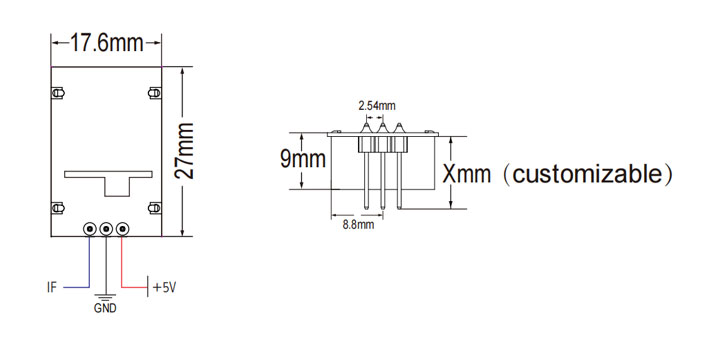

| اتصالات هدر را پین کنید | فاصله 2.54 میلی متری X3 |
| سازگار با RoHS | |
| قدرت/دمای ضریب (بیش از محدوده دمای عملیاتی) | 3 دسی بل |
| فرکانس / دما ضریب (بیش از محدوده دمای عملیاتی) | 6.5 مگاهرتز |
| دمای عملیاتی | -20 درجه سانتیگراد تا +70 درجه سانتیگراد |
قدرت خروجی سنسور (محدوده تشخیص) به نسبت سیگنال به نویز بستگی دارد. بالاتر یا کمتر از دمای اسمی کار، سنسور نیز می تواند کار کند، اما عملکرد کاهش می یابد. برای جلوگیری از آسیب رساندن به دستگاه ها، در هنگام جابجایی باید مراقب باشید. تخلیه الکترواستاتیک مناسب (ESD) اقدامات احتیاطی باید در تمام مراحل نگهداری، جابجایی، مونتاژ و آزمایش رعایت شود.
