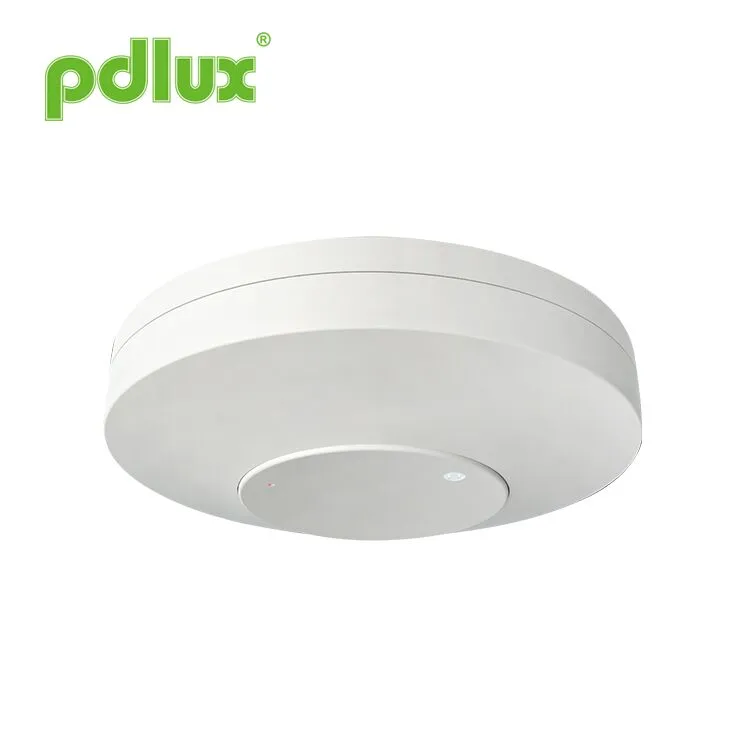

سنسور تشخیص حضور زندگی MMWAVE PDLUX PD-M330-K 24GHz MMWAVE

خلاصه

از FMCW برای شناسایی افراد در یک منطقه مشخص استفاده کنید. با ترکیب پردازش سیگنال رادار با الگوریتم تشخیص دقیق انسان ، می توان تشخیص حساسیت بالایی انسان را بدست آورد ، که می تواند اهداف متحرک و ثابت انسانی را تشخیص دهد. حضور بیولوژیکی (عمدتاً بدن انسان) با خصوصیاتی مانند تنفس و ضربان قلب در محدوده تشخیص تشخیص داده می شود ، به طوری که بدن انسان بدون حرکات بدن از جمله افراد خواب می توان حس کرد.

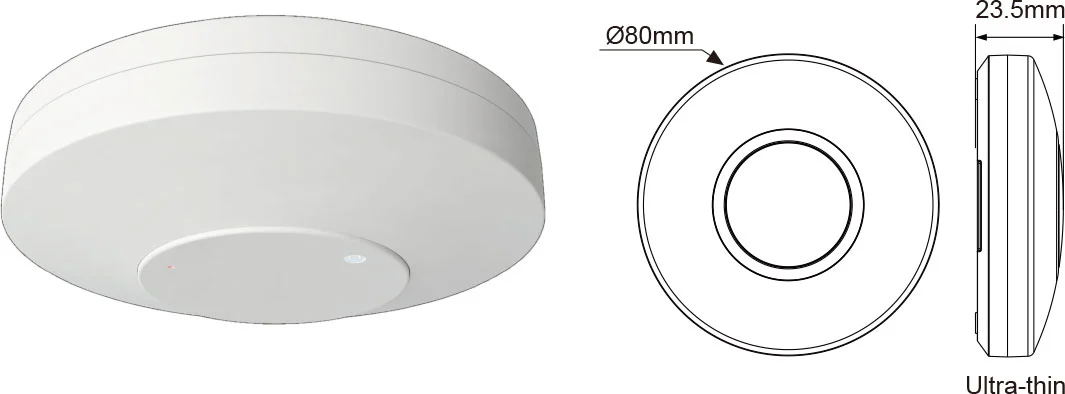

مشخصات

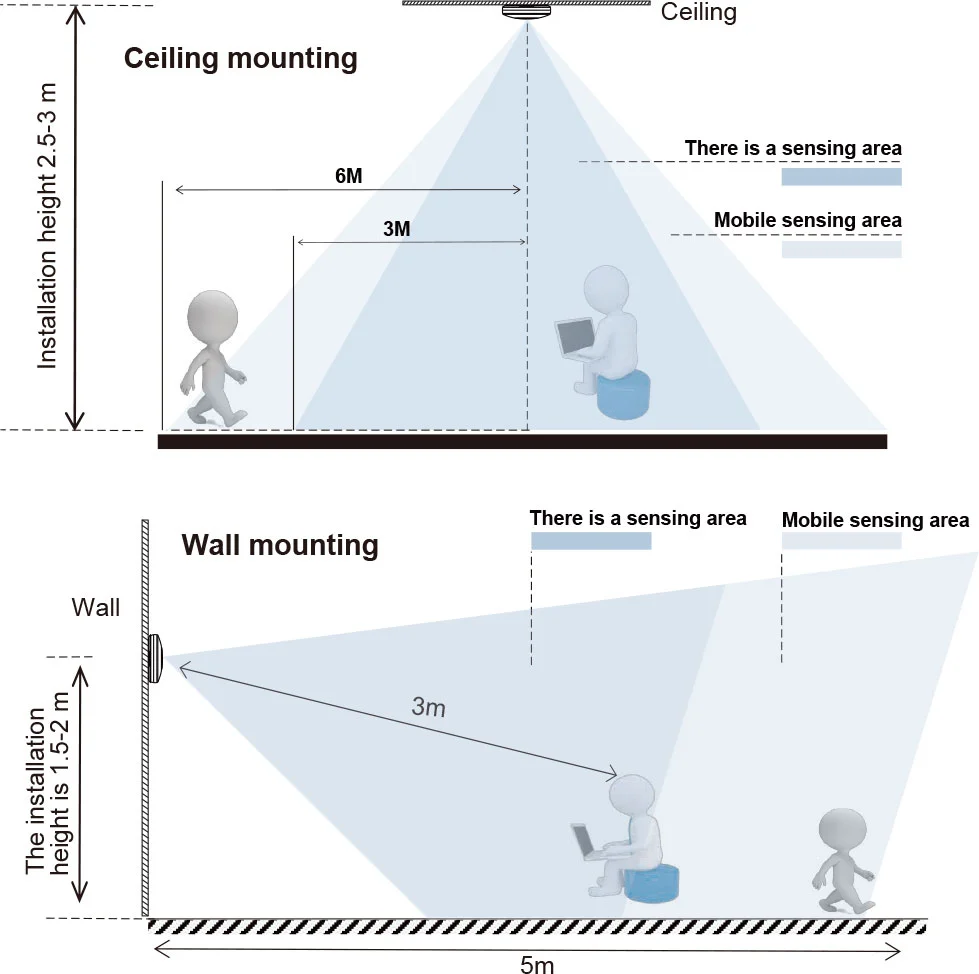

نمودار شماتیک توزیع منطقه تشخیص

عمل

روز و شب را به صورت خودکار شناسایی کنید. می تواند نور محیط را مطابق میل شما تنظیم کند: هنگامی که به آفتاب (حداکثر) روی می آورید ، در روز و شب کار خواهد کرد. وقتی به ماه (دقیقه) روی آورید ، فقط تحت شرایط کمتر از 10lux کار خواهد کرد. در مورد تنظیم ، لطفاً به روش آزمایش مراجعه کنید.

تأخیر زمان به طور مداوم اضافه می شود: هنگامی که سیگنال القایی دوم را پس از اولین سلف دریافت می کند ، بار دیگر در بقیه اولین بار تأخیر زمان محاسبه می شود. (زمان تعیین شده)

تنظیم تأخیر: می تواند در صورت لزوم تنظیم شود. حداقل مقدار 5 ثانیه و حداکثر مقدار 3 دقیقه است

توجه: هنگامی که چراغ خاموش شود ، قبل از اینکه سنسور آماده تشخیص حرکت دیگری باشد ، 1 ثانیه طول می کشد ، یعنی فقط سیگنال 1 ثانیه بعد تشخیص داده می شود که نور می تواند خودکار باشد.

این امر عمدتاً برای تنظیم زمان تأخیر از لحظه ای است که سیگنال تشخیص داده و به صورت خودکار روشن می شود تا اینکه به صورت خودکار خاموش شود. می توانید زمان تأخیر را به نیاز عملی خود تعریف کنید. اما بهتر است به دلیل صرفه جویی در مصرف انرژی ، زمان تأخیر را کاهش دهید ، زیرا سنسور مادون قرمز عملکرد سنجش مداوم را دارد ، یعنی هر حرکتی که قبل از سپرده های تأخیر تشخیص داده شود ، تایمر را دوباره شروع می کند و نور تنها در صورت وجود انسان در محدوده تشخیص ادامه می یابد.

تست

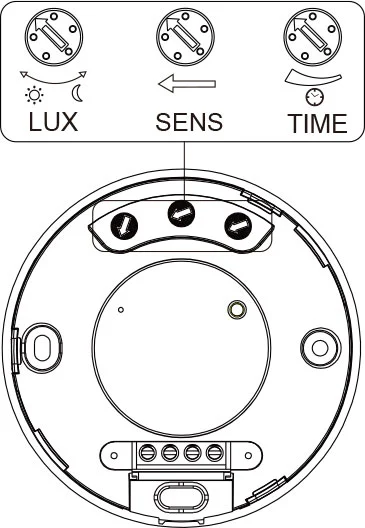

1. دکمه لوکس را در جهت عقربه های ساعت به حداکثر (خورشید) بپیچید. دستگیره زمان را ضد عقربه های ساعت به حداقل.

2. پس از برق ، اگر سیگنال مداوم تشخیص داده نشود ، بار کنترل شده بعد از 5 ثانیه تا 3 دقیقه کار را متوقف می کند.

3. پس از شناسایی ، بار کار می کند و چراغ نشانگر روشن است. بعد از 5 ثانیه تا 3 دقیقه ، اگر سیگنال مداوم تشخیص داده نشود ، چراغ نشانگر کار را متوقف می کند. اگر یک سیگنال بعد از 5 ثانیه تشخیص داده شود ، بار باید شروع به کار کند ، چراغ نشانگر باید روشن شود و بعد از 5 ثانیه تا 3 دقیقه کار را متوقف کند. در این زمان ، هیچ سیگنال مداوم تشخیص داده نمی شود.

4. دستگیره لوکس را به حداقل برسانید. اگر آزمایش در 10lux یا بالاتر انجام شود ، بار نباید پس از متوقف کردن بار القایی کار کند. اما اگر پنجره تشخیص را با یک شیء مات (حوله و غیره) بپوشانید ، بار کار می کند. در صورت عدم وجود سیگنال های سنجش ، بار باید در طی 5 ثانیه تا 3 دقیقه کار را متوقف کند.

این کتابچه راهنمای کاربر برای برنامه نویسی محتوای فعلی این محصول است ، بدون اطلاع قبلی ، تغییراتی و تغییراتی در سازنده وجود دارد!

کپی کردن محتوای کتابچه راهنمای دستورالعمل برای هر منظور دیگر بدون اجازه شرکت کاملاً ممنوع است.
