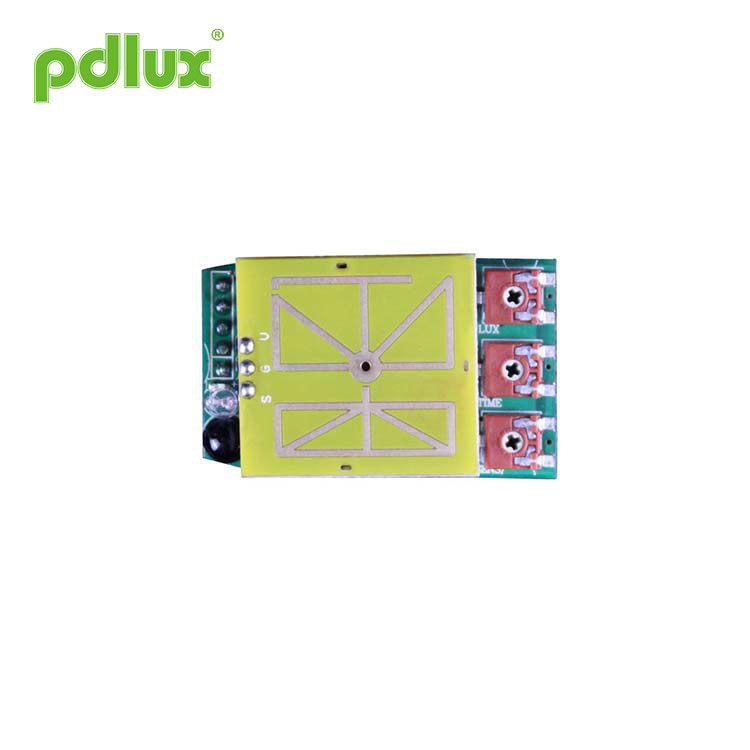

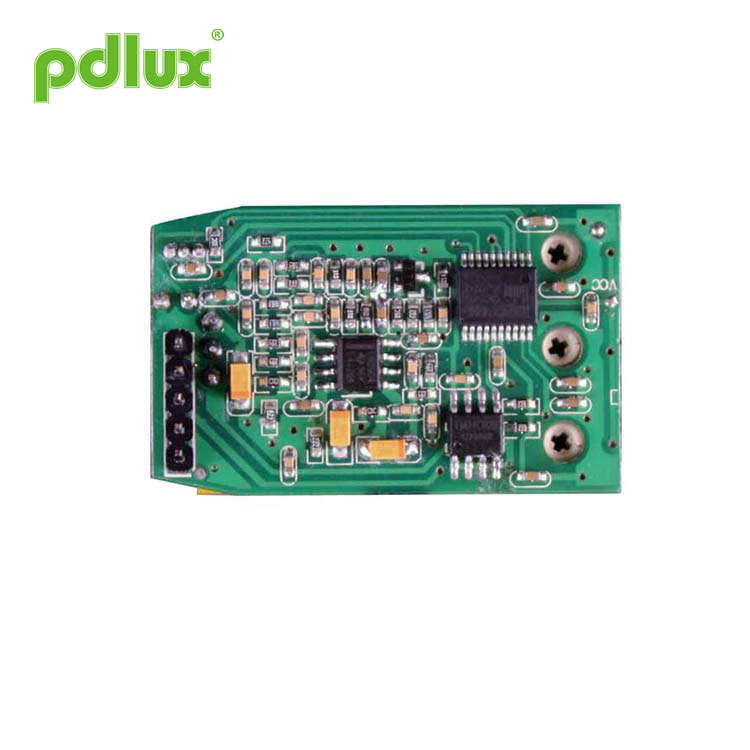

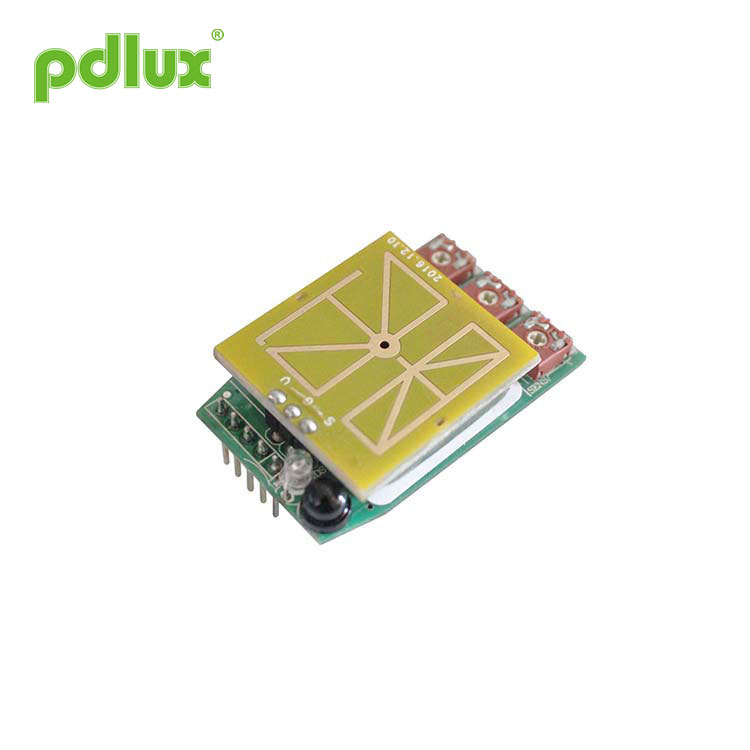

سنسور مایکروویو PDLUX PD-S16-V1 ماژول 5.8 گیگاهرتز حسگر مایکروویو + گیرنده MCU + IR
سنسور مایکروویو PDLUX PD-S16-V1 سنسور مایکروویو 5.8 گیگاهرتز + گیرنده MCU + IR یک ماژول کنترل جلویی کاملاً متشکل از سنسور مایکروویو 360 درجه 5.8 گیگاهرتز ، سنسور حساس به نور ، مدار تقویت کننده سیگنال ، MCU و مدار گیرنده کنترل از راه دور است . سه پتانسیومتر می توانند حساسیت تشخیص ، زمان تاخیر و دامنه روشنایی را تنظیم کنند. سیگنال کنترل خروجی می تواند مستقیماً مدار رله ، پایه شروع منبع تغذیه سوئیچینگ و سایر مدارهای کنترل را کنترل کند. برای توسعه ثانویه کاربران مختلف و نصب پوسته ها با ساختارهای مختلف مناسب است.
مدل:PDLUX PD-S16-V1
ارسال استعلام
خلاصه
سنسور مایکروویو PDLUX PD-S16-V1 ماژول 5.8 گیگاهرتز حسگر مایکروویو + گیرنده MCU + IR is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of سنسور مایکروویو PDLUX PD-S16-V1 ماژول 5.8 گیگاهرتز حسگر مایکروویو + گیرنده MCU + IR
|
منبع تغذیه: DC5V جریان کار: <30mA فرکانس کار سنسور مایکروویو: 5.8 گیگاهرتز دمای کار: -15 C ~ + 70 C تنظیم زمان: 10 ثانیه -20 دقیقه. (قابل تنظیم)کنترل نور: 10-300LUX ، تمام نور (قابل تنظیم) |
زاویه تشخیص: 360 درجه (نصب سقف) ، 180 درجه (نصب دیوار) دامنه تشخیص: 2-10 متر (شعاع) (قابل تنظیم). (نصب سقف) فاصله تشخیص حرکت عمودی:> 20 متر سرعت تشخیص: 0.5m-1.5m / sاندازه ظاهر: 42.6 میلی متر (طول) X 26 میلی متر (عرض) X 9.4 میلی متر (ارتفاع) |
اطلاعات سنسور
Function of سنسور مایکروویو PDLUX PD-S16-V1 ماژول 5.8 گیگاهرتز حسگر مایکروویو + گیرنده MCU + IR
شرح عملکرد پین：
|
عدد |
نام پین |
ورودی خروجی |
توضیح |
|
1 |
NC |
|
غیر |
|
2 |
NC |
|
غیر |
|
3 |
خروجی |
خروجی |
خروجی سیگنال سطح بالا 10 ثانیه -20 دقیقه (قابل تنظیم) |
|
4 |
+ 5 ولت |
ورودی |
قدرت مثبت |
|
5 |
GND |
ورودی |
قدرت منفی |
Knob adjustment of سنسور مایکروویو PDLUX PD-S16-V1 ماژول 5.8 گیگاهرتز حسگر مایکروویو + گیرنده MCU + IR
(1) تنظیم دامنه تشخیص (حساسیت)
کاربر می تواند با توجه به نیاز محدوده تشخیص ، موقعیت پتانسیومتر را انتخاب کند.
(2) تنظیم زمان
کاربران می توانند با توجه به محیط های مختلف استفاده و تعاریف مختلف محصول ، زمان تاخیر مناسب را انتخاب کنند.
(3) تنظیم نور کنترل
مقدار روشنایی کار می تواند موقعیت مناسبی را در محدوده 10 ~ 300LUX و تمام نور انتخاب کند.
