سنسور حرکتی با حساسیت بالا برای سوئیچ هوشمند و امنیت PDLUX PD-V12360A/B K-BAND
PDLUX PD-V12360A/B K-BAND سنسور حرکتی با حساسیت بالا برای Smart Switch & Security یک سنسور با حساسیت بالا ثبت شده است که توسط تیم فنی PDLUX برای شناسایی K K-360 درجه ساخته شده است. این شامل V12360A و V12360B است. تفاوت عملکرد بین A و B در شعاع تشخیص مختلف نهفته است.
مدل:PD-V12360A/B
ارسال استعلام
سنسور حرکت مایکروویو PD-V12360A/B 24.125GHz
کاربرد
.سوئیچ هوشمند
.سوئیچ دیوار آویز
.متجاوز تشخیص
سنسور سری PD-V12360 یک سنسور با حساسیت بالا ثبت شده است که توسط تیم فنی PDLUX برای شناسایی K-Band 360 درجه. این سنسور حرکتی با حساسیت بالا PDLUX PD-V12360A/B K-BAND برای سوئیچ هوشمند و امنیت شامل V12360A و V12360B. تفاوت عملکرد بین A و B در تشخیص مختلف نهفته است شعاع هنگام نصب در ارتفاع کم ، زاویه تشخیص V12360A از آن بزرگتر است از V12360B. زاویه تشخیص 360 درجه V12360A 120 درجه است (لطفا مراجعه کنید به شکل زیر) ، که می تواند برای نصب محصولات با ارتفاع کمتر از 5 استفاده شود متر زاویه تشخیص 360 درجه V12360B 80 درجه است که می توان از آن استفاده کرد برای نصب محصولات با ارتفاع کمتر از 10 متر. (لطفا به موارد زیر مراجعه کنید تصویر). گسترش حساسیت تشخیص آن به نسبت سیگنال به نویز بستگی دارد مدار تقویت شده توسط کاربر و الگوریتم برنامه MCU طراحی شده است. با توجه به دامنه کاربرد گسترده و انعطاف پذیر این نوع سنسور آنالوگ. هنوز است مورد استفاده گسترده

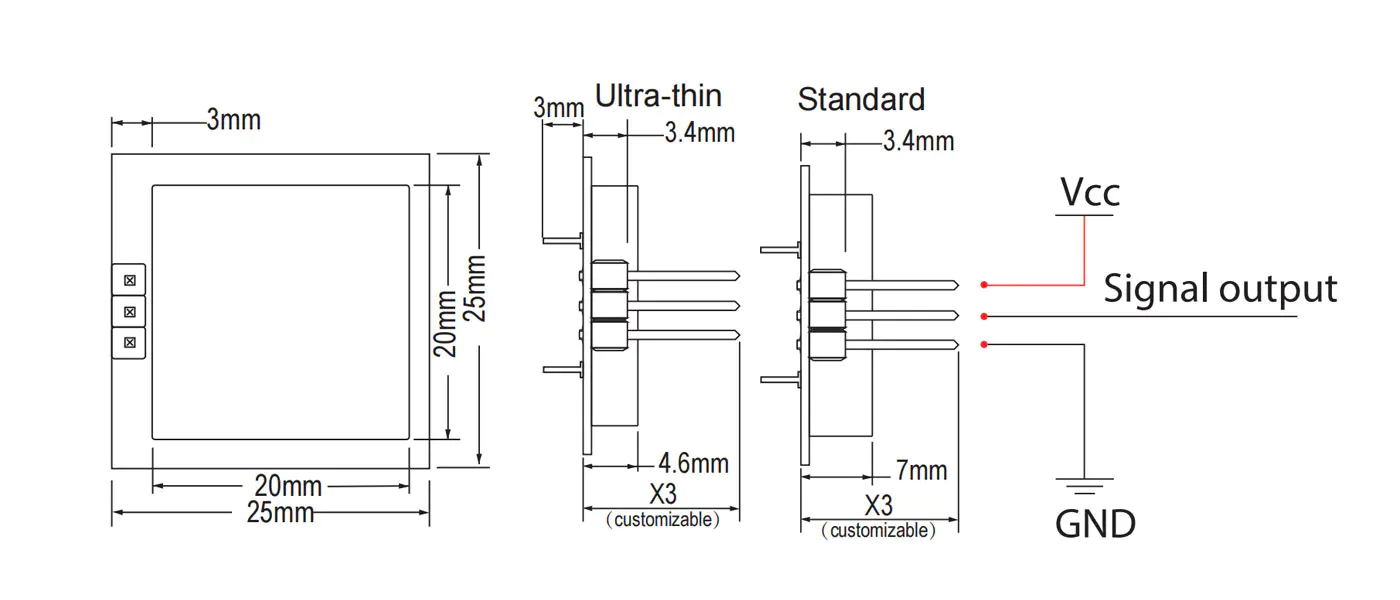

اندازه محصولات

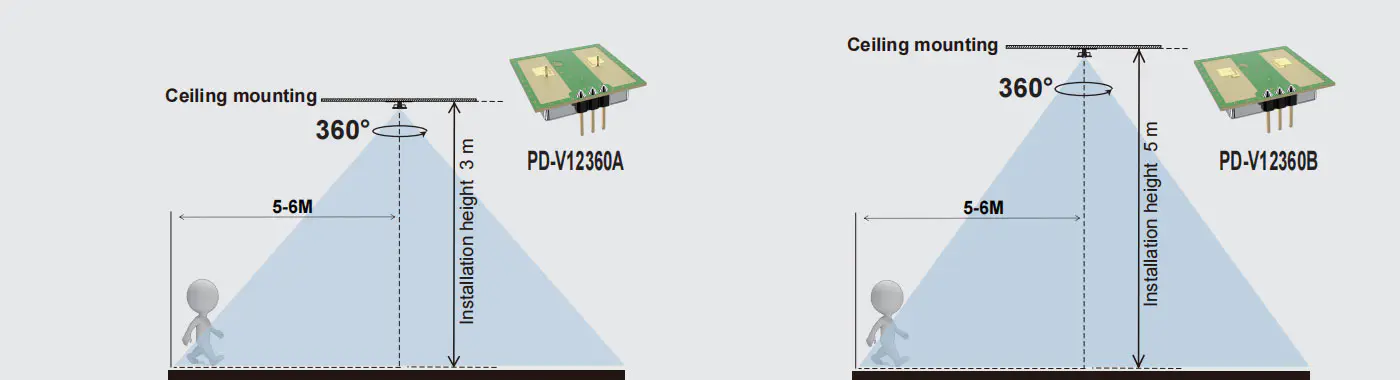

دامنه تشخیص
پارامترهای فنی
| پارامتر | یادداشت ها | حداقل | تایپ کردن | حداکثر | واحد |
| ولتاژ عرضه | VCC | 3.0 | 5.0 | 5.25 | V |
| مصرف فعلی | ICC | 20 | 35 | 38 | ما |
| حالت عمل | با استفاده از PWM ، می تواند جریان کار را در 3-15 میلی متر کنترل کند | ||||
| عرض نبض | تالس | 10 | μ | ||
| دمای عملیاتی | بالا | -30 ~+85 | ℃ | ||
| دمای ذخیره سازی | TSTG | -10 | +60 | ℃ | |
| زمان پایدار |
|
<5 | μsec | ||
| سر و صدا |
|
3.5 | 4.0 | 4.5 | MVRMS |
| تنظیم فرکانس | f | 24.000 | 24.125 | 24.250 | GHz |
| یک قدرت تابشی (AUTHP) | قله | <2.0 | <2.5 | <3.0 | MW |
| رطوبت محیط ذخیره سازی | 45 ~ 65 ٪ | rh | |||
هشدار: دامنه تشخیص واقعی مربوط به افزایش تقویت سیگنال مدار است ، طرح کلی PCBA و آستانه MCU.
توجه 1: انتشار گازهای تابشی برای رعایت قوانین FCC و CE طراحی شده است.
توجه 2: قدرت سیگنال دریافت شده (RSS) در کل 1 روش از دست دادن مسیر 70dB اندازه گیری می شود.
توجه 3: ولتاژهای نویز از 10 هرتز تا 100 هرتز در درگاه خروجی ، در داخل یک محفظه آنوچوی اندازه گیری می شود. توجه 4: عمل نبض
یادآوری ویژه
با توجه به ضخامت کل برد مدار فقط 0.52 میلی متر است. استفاده از نیروی جانبی بیش از حد روی پین ها ممکن است باعث شکسته شدن فویل مس شود. علت نقص سنسور.
