Zero Crossing Technology سنسور مادون قرمز

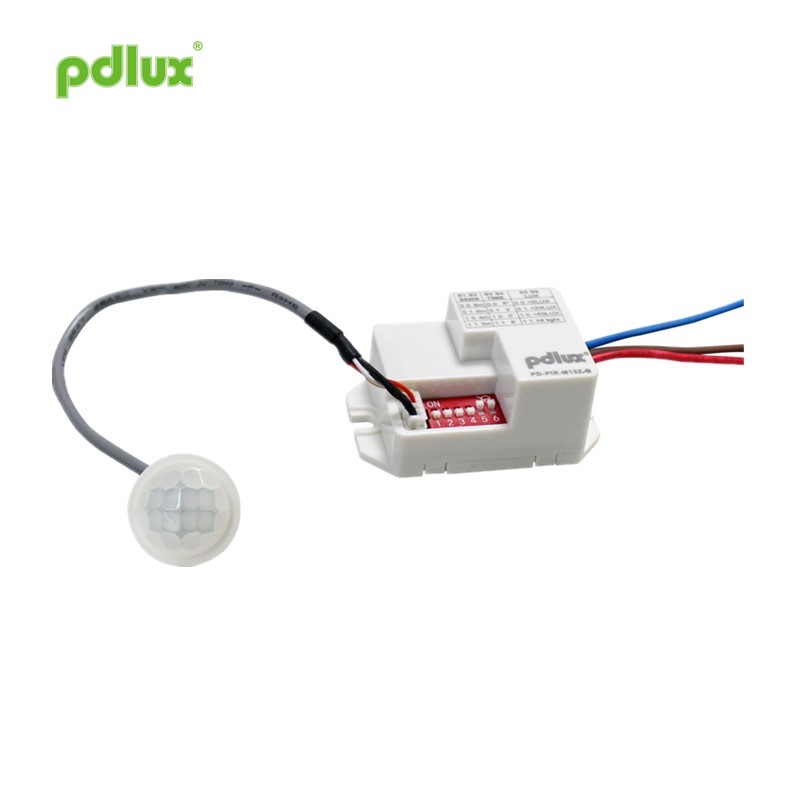

دستورالعمل سنسور مادون قرمز PD-PIR-M15Z-B

خلاصه

Zero Crossing Technology سنسور مادون قرمز یک فناوری دیجیتالی از آخرین نسخه سنسور مادون قرمز است. سنسور مادون قرمز SMD ضد پارازیت را تصویب کنید. همچنین لنز Finier به نشانگر وضعیت حسگر و سنسور حساس به نور مجهز شده است. Zero Crossing Technology سنسور مادون قرمز محاسبه دقیق دیجیتال فن آوری سوئیچ نقطه صفر موج سینوسی را انجام می دهد ، که دارای توانایی جریان ضربه ای قوی است و با محصولات معمولی قابل مقایسه نیست. می تواند به هر بار مختلف متصل شود. برای جزئیات بیشتر به مقدمه زیر مراجعه کنید.

تابع

مشخصات سنسور مادون قرمز فناوری صفر گذر

منبع تغذیه: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
تمام بارها: 1200 وات حداکثر. 220-2040 ولت AC ‰
حداکثر 600 وات （100-130VACï¼
جریان موج: 50A / 500μS
زاویه تشخیص: 100 درجه
دمای کار: -20 ~ + 40 درجه سانتیگراد
رطوبت کاری: â ‰ ¤ 93٪ RH

اطلاعات سنسور

کاربرد

Zero Crossing Technology سنسور مادون قرمز را می توان با هر محصولی استفاده کرد ، یا می توان آن را به طور مستقل نصب و استفاده کرد. دو روش نصب: دیوار و سقف وجود دارد.
به عنوان مثال ، سنسور را از یک نور طبیعی به لامپ سنسور اتوماتیک اضافه کنید.

نمودار سیم اتصال 1. قهوه ای و آبی را با قدرت متصل کنید. 2. قرمز و آبی را با بار وصل کنید.

توجه
â - نصب کننده باید دارای برق یا تجربه مربوطه باشد.
â- این دستگاه را در مکانهایی که در معرض تابش مستقیم آفتاب هستند ، جایی که جریان و دما به طور قابل توجهی تغییر می کنند ، مانند تهویه هوا و گرمایش نصب نکنید.
objects - اشیاing تکان دهنده را به عنوان پایه نصب انتخاب نکنید.
In - در مقابل محدوده سنجش ، هیچ مانعی یا اجسام متحرکی در شناسایی آن نباید وجود داشته باشد.
â - هرچه دمای محیط بالاتر باشد ، حساسیت سنسور پایین می آید! فاصله تشخیص اسمی در کتابچه راهنما فاصله ای است که دمای محیط 22-24 درجه سانتیگراد باشد.
در کارخانه حساسیت روی 6 متر تنظیم شده است.

تذکر
1. قسمت لنز سنسور را به سمت مکانی که بدن انسان معمولاً حرکت می کند ، قرار دهید.
2. قسمت لنز در موقعیتی قرار دارد که نور طبیعی می رسد ، به طوری که سنسور حساس به نور در داخل لنز می تواند نور محیط را بهتر درک کند.
توجه: ارتفاع بدن انسان متفاوت است ، سرعت حرکت متفاوت است ، حساسیت نیز متفاوت است. سرعت حرکت 1.0 تا 1.5 متر بر ثانیه است. اگر اندازه و سرعت حرکت فرد تغییر کند ، فاصله تشخیص نیز تغییر می کند.

توجه:
هنگام شروع استفاده از محصول حسگر برای اولین بار ، باید به موارد زیر توجه کنید:
1. اولین برق باید 30 ثانیه صبر کند ، از محلی که سنسور می تواند تشخیص دهد دور بمانید. پس از خاموش شدن خودکار نور ، بدن انسان وارد محدوده تشخیص سنسور می شود و در جهت حرکت طبیعی حرکت می کند. سنسور می تواند بار را برای شروع کار شناسایی و کنترل کند.
2. برای روش های تنظیم LUX ، زمان تاخیر و حساسیت ، لطفاً برای کار به مطالب موجود در نمودارهای A ، B و C مراجعه کنید.

هنگام استفاده از این محصول ، لطفاً حساسیت را به موقعیت مناسب مورد نیاز خود تنظیم کنید. حساسیت را حداکثر تنظیم نکنید ، تا باعث شود محصول به دلیل اقدامات غلط به طور معمول کار نکند. حرکت ناشی از حیوانات کوچک و تداخل از شبکه برق ممکن است باعث سو mal عملکرد محصول شود.
وقتی محصول نمی تواند به طور معمول کار کند ، لطفا سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آزمایش کنید.

این کتابچه راهنمای محتوای برنامه نویسی محصول است ، ما به طور جداگانه به شما اطلاع نمی دهیم. کپی کردن مطالب کتابچه راهنمای دستورالعمل برای هر منظور دیگری بدون اجازه شرکت اکیداً ممنوع است.
