سوئیچ چراغ کنترل از راه دور IR

در زیر مقدمه ای بر کلید چراغ کنترل از راه دور IR است، امیدوارم به شما در درک بهتر سوئیچ چراغ کنترل از راه دور IR کمک کند.

مدل:PD-PIR101-Z-IR

ارسال استعلام

دستورالعمل سنسور مادون قرمز PD-PIR101-Z-IR

خلاصه

این سوئیچ نور کنترل از راه دور IR یک محصول سنسور پیرو الکتریک هوشمند مادون قرمز با کنترل دیجیتال پیشرفته است. از MCU برای محاسبه دقیق اطلاعات سوئیچ استفاده می کند و رله را که باید در نقطه صفر موج سینوسی روشن شود، به طور دقیق کنترل می کند، به طوری که هر بار بارگذاری می شود. روشن است. در نقطه صفر موج سینوسی، از مشکل جریان هجومی ناشی از حالت کنترل مرسوم در زمانی که ولتاژ بالا موج سینوسی روشن می‌شود، اجتناب می‌شود، به‌ویژه رله آسیب جریان زیاد که توسط خازن با ظرفیت بالا تحت تأثیر ضربه بالا ایجاد می‌شود. ولتاژ زیر بار. به دلیل تنوع بارهای الکتریکی فعلی، به ویژه لامپ های LED، لامپ های کم مصرف و لامپ های فلورسنت، همگی خازن هایی با ظرفیت های مختلف دارند. این یک فاجعه برای رله است. گاهی اوقات یک لامپ LED 50 وات می تواند جریان موج 80 تا 120 آمپر تولید کند. رله معمولی 10 آمپری فقط 3 بار جریان هجومی را تحمل می کند و به احتمال زیاد رله در چند روز یا چندین بار خراب می شود. به همین دلیل است که سنسور معمولی موجود در بازار عمر کوتاه و جریان بار کمی دارد.

به منظور غلبه بر این مشکل، این محصول از محاسبه دقیق دیجیتال پیشرفته برای روشن کردن بار زمانی که موج سینوسی در پتانسیل صفر است استفاده می کند، بنابراین مشکل جریان افزایش بار را حل می کند، ظرفیت بار را تا حد زیادی افزایش می دهد و عمر مفید محصول را افزایش می دهد. آخرین روش کنترل تکنولوژی سنسور تولید انبوه می تواند به راحتی هر بار را کنترل کند. محصولی متوسط و رده بالا است. اگرچه هزینه در مقایسه با نسخه معمولی افزایش یافته است، اما قابلیت اطمینان و عمر محصول بسیار افزایش یافته است. این محصول برابر است با انتخاب آرامش و انتخاب ایمنی.

این محصول دارای نسخه منبع تغذیه سوئیچینگ و نسخه کاهنده خازن می باشد. نسخه منبع تغذیه سوئیچینگ دارای ولتاژ کاری تا 100-277 ولت و مصرف برق آماده به کار <0.5 وات است. در اصل، نسخه کاهنده خازنی فقط می تواند یک ولتاژ داشته باشد و مصرف برق در حالت آماده به کار > 0.7 وات است. هنگام انتخاب محصول باید به آن توجه کنید.

مشخصات فنی

منبع تغذیه: 220-240VAC، 50Hz/60Hz
100-130VAC، 50Hz/60Hz
همه بارها: حداکثر 1200 وات (220-240 ولت متناوب) حداکثر 800 وات (100-130 ولت)
زاویه تشخیص: 360 درجه (نصب سقف)
تنظیم زمان: ضربه، 10 ثانیه تا 12 دقیقه
(تنظیم کنترل از راه دور دستی/مادون قرمز)
ارتفاع نصب: 2.5-4.5 متر

کنترل نور: ＜10LUX-2000LUX (قابل تنظیم)
(تنظیم کنترل از راه دور دستی/مادون قرمز)
محدوده تشخیص (22 درجه سانتیگراد): 3-12 متر (شعاع)
(تنظیم کنترل از راه دور دستی/مادون قرمز)
دمای کار: -10 درجه سانتیگراد تا +40 درجه سانتیگراد
رطوبت کاری: <93% RH
سرعت حرکت حسی: 0.6-1.5m/s

LED سنسور:
1. پس از روشن شدن به مدت 30 ثانیه، وارد حالت القایی طبیعی می شود. در این مدت، چراغ های LED هر ثانیه یک بار چشمک می زنند.
2. هنگامی که واحد سیگنال حسگر را دریافت می کند، یک بار روشن می شود.

تابع
تنظیم LUX:
LUX به روشنایی محیط اشاره دارد. تنظیم دکمه تنظیم LUX به شما امکان می دهد کدام را انتخاب کنید
روشنایی که می خواهید سنسور را وارد القایی کنید. عادتی را انتخاب کنید که مناسب شماست.
برخی از گزینه های راه حل 20LUX باید روشن شوند. برخی روشنایی محیط 50LUX را به عنوان نور القایی انتخاب می کنند و برخی انتخاب می کنند که نور القایی در هر زمان باشد، تا زمانی که دستگیره تنظیم LUX حداکثر تنظیم شده باشد.

تنظیم زمان:
دکمه تنظیم زمان برای تنظیم زمان پس از اینکه حسگر نور را حس کرد استفاده می شود و کاربر می تواند زمان تاخیر را پس از القاء به طور منطقی انتخاب کند.

اطلاعات سنسور

تنظیم دستگیره
① SENS: محدوده تشخیص را تنظیم کنید. برای افزایش آن در جهت عقربه های ساعت بچرخانید و برای کاهش آن در خلاف جهت عقربه های ساعت بچرخانید. وقتی به حداقل می‌پیچید 3 متر و وقتی به حداکثر می‌پیچید 12 متر است.
②TIME: تنظیم زمان کار بار را تنظیم کنید. برای افزایش آن در جهت عقربه‌های ساعت بچرخانید و برای کاهش آن در خلاف جهت عقربه‌های ساعت بچرخانید. وقتی به حداکثر می‌رسید، تنظیم زمان حدود 12 دقیقه است. هنگامی که به مینی تبدیل می شود، در حالت ضربه ای () قرار دارد. در حالت ضربه ای، اگر می خواهید به حالت زمان کوتاه بچرخید، زمانی که LED سه بار چشمک می زند، کمی در جهت مخالف عقربه های ساعت بچرخانید.
③ LUX: نور کار را تنظیم کنید. برای افزایش آن در جهت عقربه های ساعت بچرخانید و برای کاهش آن در خلاف جهت عقربه های ساعت بچرخانید. هنگامی که به min تبدیل شود، فقط در زیر کنترل نور حدود 10LUX کار می کند، زمانی که به حداکثر می رسد، می تواند هر کنترل نوری را کار کند.
توجه: این مقدار فاصله تشخیص توسط بدن انسان با ارتفاع 1.6 تا 1.7 متر، اندازه متوسط و سرعت راه رفتن 1.0 تا 1.5 متر در ثانیه اندازه گیری می شود. اگر قد بدن، شکل بدن و سرعت راه رفتن تغییر کند، فاصله حسی نیز تغییر خواهد کرد.

توجه:هنگام استفاده از این محصول، لطفاً حساسیت را در موقعیت مناسبی که نیاز دارید تنظیم کنید، لطفا حساسیت را به حداکثر تنظیم نکنید، برای جلوگیری از اینکه محصول به طور معمول در اثر حرکت اشتباه کار نمی کند. چون حساسیت بسیار بالا است، به راحتی حرکت اشتباه را تشخیص دهید. باد برگ ها و پرده ها، حیوانات کوچک، و حرکت اشتباه توسط تداخل شبکه برق و تجهیزات الکتریکی. همه کسانی که منجر به محصول به طور معمول کار نمی کند!
هنگامی که محصول به طور معمول کار نمی کند، لطفا سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را تست کنید.

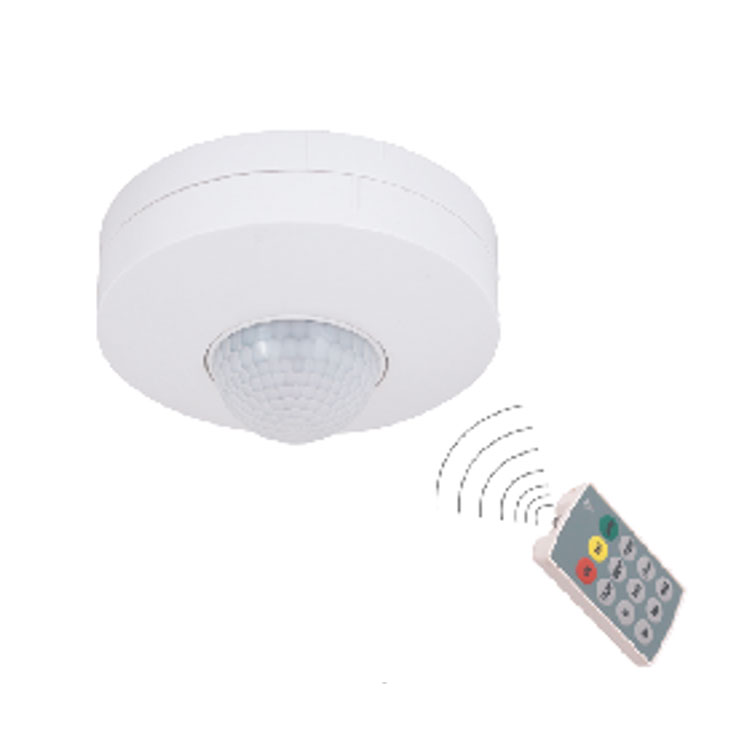

کنترل از راه دور
هنگام انتخاب کنترل از راه دور 15 کلیدی، لطفاً دستورالعمل زیر را مطالعه کنید، عملکردهای بیشتری خواهید یافت.

کارکرد:
حالت ON-ON، در حالت ON، نشانگر LED در سنسور هر ثانیه یک بار چشمک می زند، بار متصل شده به مدت 6 ساعت کار می کند و سپس به طور خودکار به حالت AUTO تبدیل می شود.
توجه: هنگامی که TIME روی موقعیت تنظیم می شود، فشار دادن ON وارد حالت ON نمی شود.

حالت AUTO-auto-sensing mode: وقتی سیگنال تشخیص داده شود، نشانگر LED در حسگر یک بار چشمک می‌زند.
توجه: وقتی TIME روی موقعیت را تنظیم کرد، با فشار دادن ON وارد حالت AUTO نمی شود.

UNLOCK – UNLOCK را فشار دهید و تنظیمات را شروع کنید. اگر هیچ تنظیماتی را انجام ندهید، سیستم در عرض 2 دقیقه قفل می شود، یعنی شما مجاز به تغییر تنظیمات نیستید. اگر تنظیمات را انجام دهید، سیستم 5 ثانیه پس از آخرین تنظیم قفل می شود، یعنی شما مجاز به تغییر تنظیمات نیستید.

SENS - حساسیت تنظیم شده، MIN، 6 متر، 8 متر، حداکثر را می توان انتخاب کرد.
TIME - تأخیر زمانی تنظیم شده، 10 "2"، 6"، 12" را می توان انتخاب کرد.
LUX - تنظیم چراغ کار، 10،50،150،2000 (LUX) را می توان انتخاب کرد.
پس از انتخاب همه موارد بالا، OK یا SEND را فشار دهید تا تنظیمات شروع شود و سنسور به عنوان تنظیمات کنترلر عمل می کند.
توجه: کنترلر داخل با CMOS است که می تواند تمام تنظیمات موثر را به خاطر بسپارد!

دستورالعمل نصب
(1) قبل از نصب قطع برق؛
(2) پوشش بالایی را در خلاف جهت عقربه های ساعت بچرخانید و آن را بردارید، پیچ هایی را که پوشش پایین را ثابت می کنند، ببندید.
(3) پوشش پایین را در موقعیت انتخاب شده با پیچ (مانند①) نصب کنید.
(4) طبق نمودار سیم اتصال، سیم برق و بار را به ستون خط اتصال در سنسور متصل کنید.
(5) پوشش بالای دکمه روی سنسور را بچرخانید و در جهت عقربه های ساعت بچرخانید (مثل ②)، نصب به پایان رسید.

توجه داشته باشید
باید توسط برقکار یا مرد با تجربه نصب شود.
از نصب آن بر روی اشیاء ناآرام خودداری کنید.
جلوی پنجره تشخیص نباید مانع و جسم متحرکی وجود داشته باشد که باعث تشخیص شود. از نصب آن در نزدیکی مناطق تغییر دمای هوا مانند تهویه هوا، گرمایش مرکزی و غیره خودداری کنید.
با توجه به ایمنی خود، لطفاً پس از نصب درپوش را باز نکنید.
اگر بین محصول و دستورالعمل تفاوت وجود دارد، لطفاً عمدتاً به محصول مراجعه کنید.

چند مشکل و راه حل شده
بار کار نمی کند:
آ. لطفاً بررسی کنید که اتصال برق و بار درست است.
ب بررسی کنید که آیا بار خوب است.
ج بررسی کنید که آیا لامپ نمایشی پس از تشخیص سرعت خود را افزایش می دهد یا خیر.
د بررسی کنید که آیا چراغ کار با کنترل نور مطابقت دارد یا خیر.

حساسیت ضعیف است:
آ. لطفاً بررسی کنید که آیا مانعی در جلوی پنجره تشخیص وجود دارد تا بر دریافت سیگنال‌ها تأثیر بگذارد.
ب لطفا بررسی کنید که آیا دمای محیط بیش از حد بالا است.
ج لطفاً بررسی کنید که آیا منبع سیگنال در فیلدهای تشخیص است.
د لطفاً بررسی کنید که آیا ارتفاع نصب با ارتفاع نشان داده شده در دستورالعمل مطابقت دارد یا خیر.
ه. لطفاً بررسی کنید که جهت حرکت صحیح است یا خیر.

سنسور نمی تواند بار را به طور خودکار ببندد:
آ. بررسی کنید که آیا سیگنال های مداوم در فیلدهای تشخیص وجود دارد یا خیر.
ب بررسی کنید که آیا تنظیم زمان روی طولانی ترین تنظیم شده است یا خیر.
ج بررسی کنید که آیا برق با دستورالعمل مطابقت دارد یا خیر.
د بررسی کنید که آیا تغییر دما به وضوح به سنسور نزدیک است، مانند تهویه هوا یا گرمایش مرکزی و غیره.

● لطفاً با نصب حرفه ای تأیید کنید.
● لطفاً قبل از عملیات نصب و حذف، منبع تغذیه را قطع کنید.
● مطمئن شوید که برق را برای اهداف ایمنی قطع کرده اید.
● عملکرد نامناسب باعث ضرر و زیان شد، سازنده هیچ مسئولیتی را بر عهده نمی گیرد.

این راهنما برای محتوای برنامه نویسی این محصول در آن زمان، ما متوجه نمی شویم که آیا به روز رسانی هایی وجود دارد.
محتویات دفترچه راهنما برای هرگونه تکثیر با اهداف دیگر بدون اجازه شرکت اکیداً ممنوع است.
