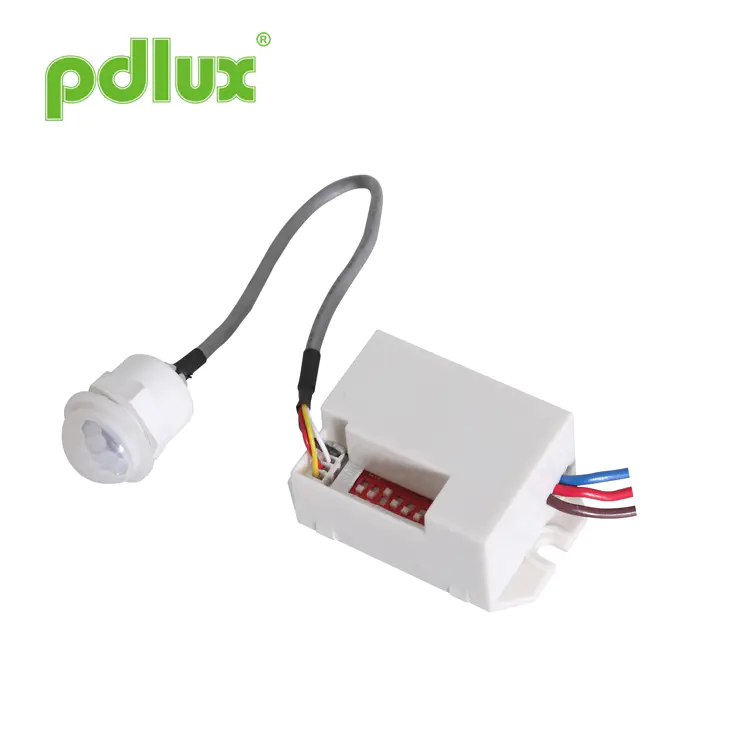

MINI SENSOR MOTION MONTRARED SMART SMART DC 12V DETECTOR

Mini Sensor Sensor Smart Smart Smart Smart DC 12V Detector یک سوئیچ سنسور اتوماتیک انرژی است ، می تواند روز و شب را شناسایی کند. این فناوری مادون قرمز ، فناوری IC و SMD را اتخاذ می کند ، هنگامی که شخصی وارد محدوده تشخیص آن می شود و باعث کار آن می شود ، ردیاب مادون قرمز لامپ را روشن می کند ، پس از ترک محدوده خود ، لامپ به طور خودکار خاموش می شود. این می تواند روشنایی نور محیط را به صورت خودکار تشخیص دهد و مقدار را مطابق نیاز واقعیت تنظیم و تنظیم کند. مانند ، چراغ روشن می شود و هنگامی که روشنایی نور محیط تحت تعیین ارزش باشد ، روشن می شود و کار می کند. پس از فراتر از مقدار تنظیم ، چراغ کار را متوقف می کند. می توان آن را به صورت داخلی ، راهرو و عمومی سازی نصب کرد.

مدل:PD-PIR115

ارسال استعلام

Mini Infrared Motion Sensor Smart Switch DC 12V Detector مشخصات

ورودی	12 ± 1 ولت DC	دامنه تشخیص	8m (22 درجه سانتیگراد) (قابل تنظیم)
خروجی	Max.12V DC ، 2.5A / 30W	زاویه تشخیص	100 درجه
کنترل نور	<10 ~ 2000lux (قابل تنظیم)	دمای کار	-10 ~+40 درجه سانتیگراد
تنظیم وقت	5S 、 30s 、 1min 、 3 دقیقه 、 5 دقیقه 8 دقیقه (قابل تنظیم)	رطوبت کار	93 ٪ RH

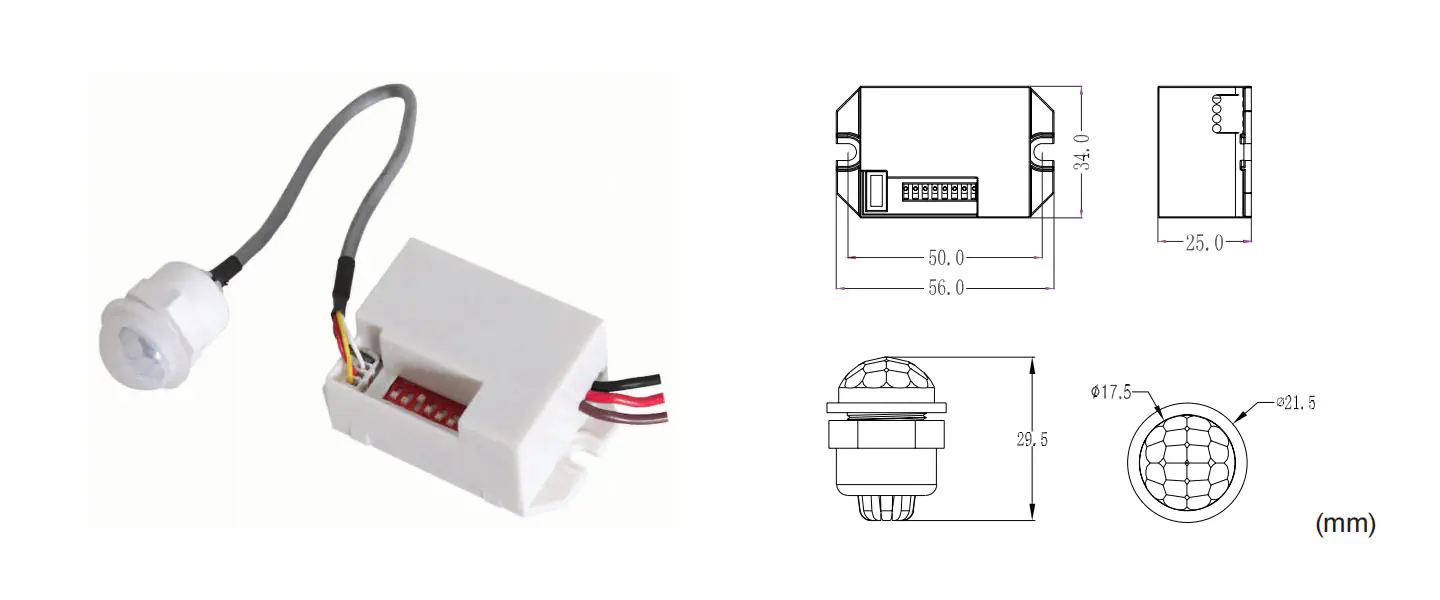

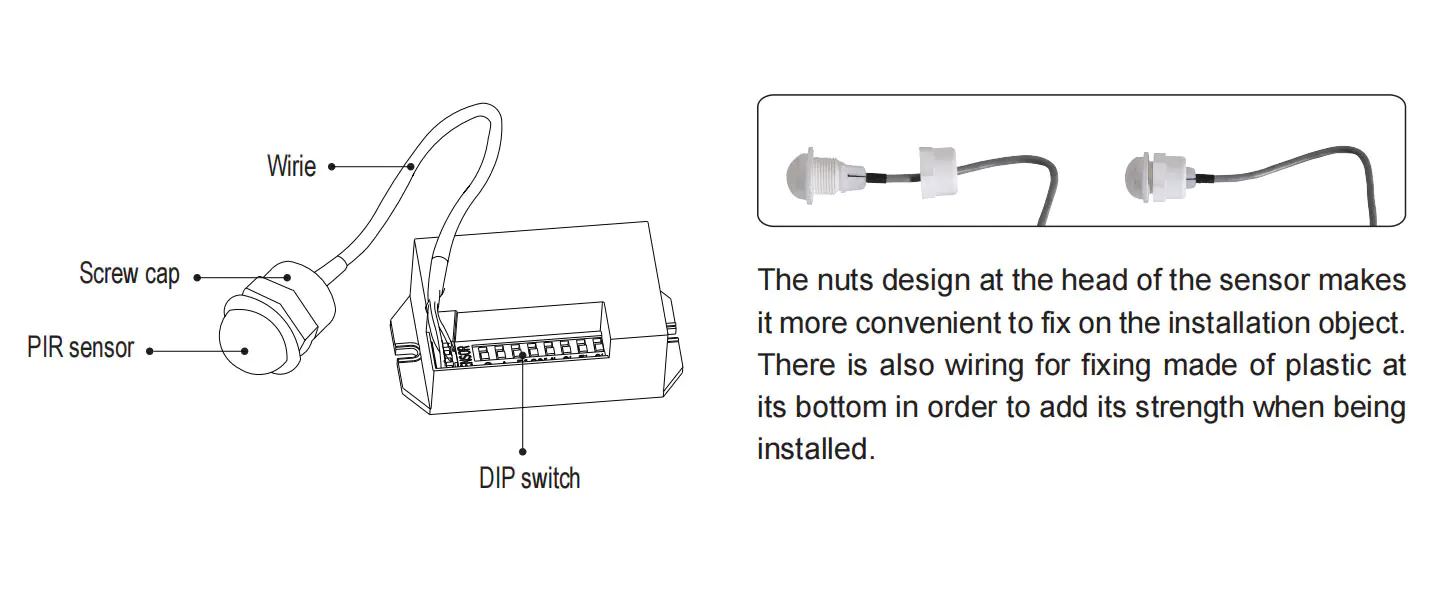

نام هر قسمت

Name Of Each Part

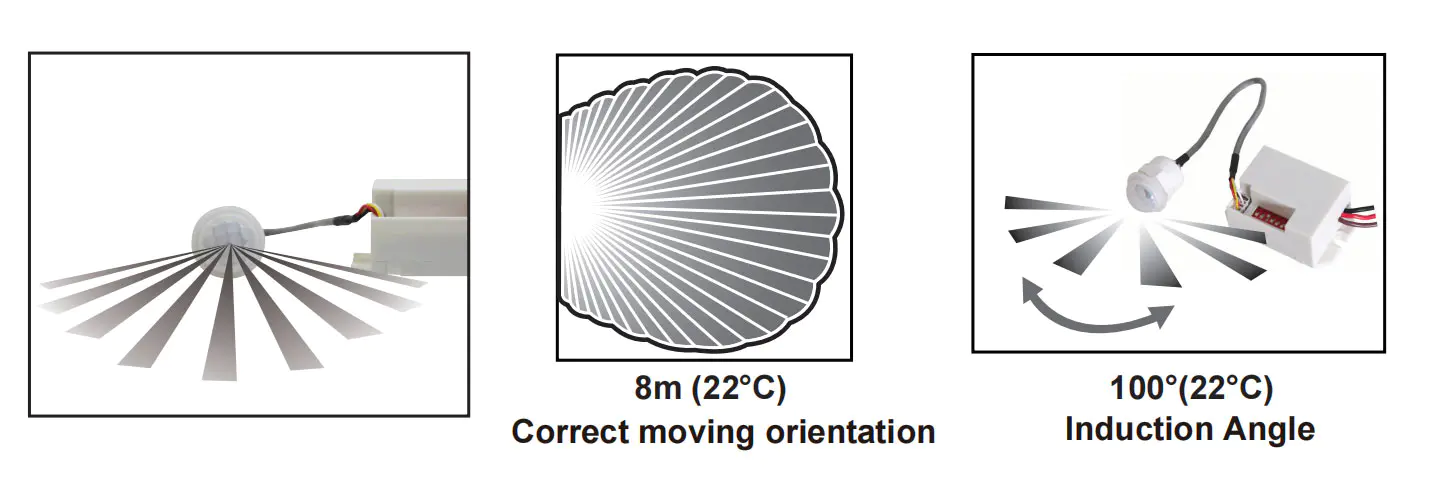

اطلاعات حسگر

Sensor Information

عمل

1. سوئیچ DIP 8 بیتی ADOPTS:
· شما می توانید Light Light را انتخاب کنید تا فقط در نور زیر 10lux یا در هر نور کار کنید.
· حساسیت قابل تنظیم ؛
· تاخیر زمان کار را انتخاب کنید: 5s ، 30s ، 1min ، 3min ، 5min ، 8min.
2. زمانی که کار بار می تواند به تأخیر بیفتد
به طور خودکار: این زمان را دوباره پس از آخرین سنجش دوباره جمع می کند.
3. اتصال ردیاب مادون قرمز و مقاومت حساس.
4. ساختار ساده و استفاده از مناسب.

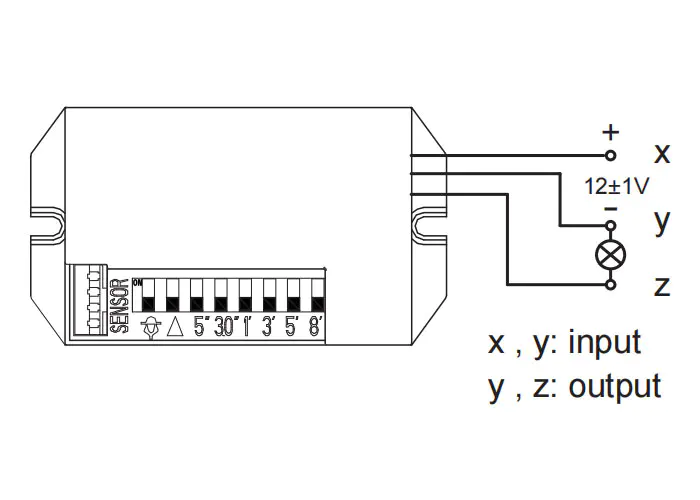

شکل سیم اتصال

سیم کشی را مطابق با نمودار به پایانه ها وصل کنید.
رنگهای سیم: x- قرمز (+) y- سیاه (-) Z- قهوه ای (+")
هشدار: هیچ پایانه ای را کوتاه نکنید.

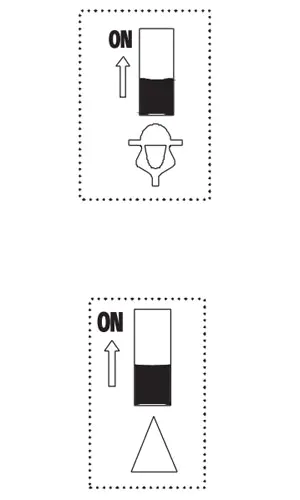

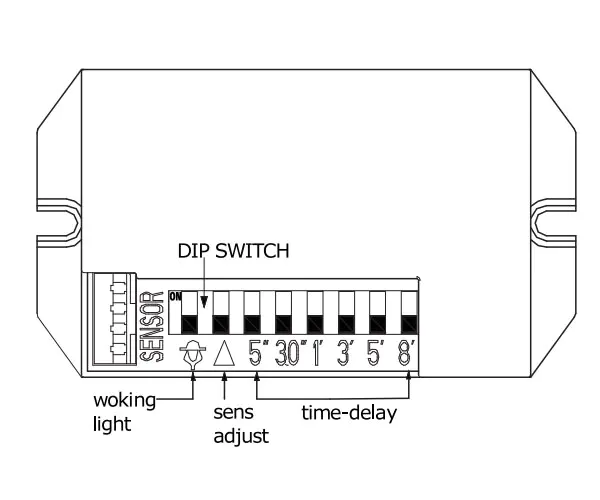

تنظیم سوئیچ DIP

1． کار کردن نور () انتخاب:
· هنگامی که بدون اسلاید ، می تواند در هر درجه ای کار کند.
· هنگامی که به سمت خود ادامه دهید ، فقط می تواند در شب کار کند (<10lux).
2. حساسیت () انتخاب:
· هنگامی که هیچ کششی به آن وجود نداشته باشد ، حساسیت بالا ؛
· هنگامی که به سمت روشن ، حساسیت کم.
3. تاخیر زمان (5 "， 30" ， 1 '， 3' ， 5 '， 8')
هنگامی که یک تاخیر زمانی خاص را انتخاب کنید ، فقط آن را به موقعیت خود می کشید.

توجه

هنگام استفاده از این محصول ، لطفاً حساسیت را به موقعیت مناسب مورد نیاز خود تنظیم کنید ، لطفاً حساسیت را به حداکثر تنظیم نکنید ، برای جلوگیری از کار محصول به طور معمول در اثر حرکت اشتباه ایجاد می شود. از آنجا که حساسیت خیلی زیاد است به راحتی تشخیص دهید حرکت اشتباه توسط وزش باد برگ و پرده ها ، حیوانات کوچک و حرکت اشتباه با تداخل تجهیزات برق و تجهیزات برقی. همه کسانی که محصول را هدایت می کنند این کار را نمی کند به طور عادی کار کنید!
وقتی محصول به طور عادی کار نمی کند ، لطفاً حساسیت را کاهش دهید به طور مناسب ، و سپس آن را آزمایش کنید.

تست

· Slide Dip 5 ″ به موقعیت و دیگری در موقعیت اصلی قرار دارد.
· روشن کردن برق ، پس از خاموش کردن بار ، سنسور وارد حالت کار پایدار می شود.
· یک بار آن را حس کنید ، بار روشن می شود و بعد از 5s به طور خودکار خاموش می شود.
· اگر به صورت اسلاید () در موقعیت قرار دهید ، آن را در طول روز آزمایش کنید ، آن را حس کنید ، بار روشن نمی شود ، مقاومت حساسیت را با شیء مات بپوشانید ، بار دیگر آن را حس کنید ، بار روشن می شود و بعد از 5s به نوبه خود می چرخد خاموش خودکار.

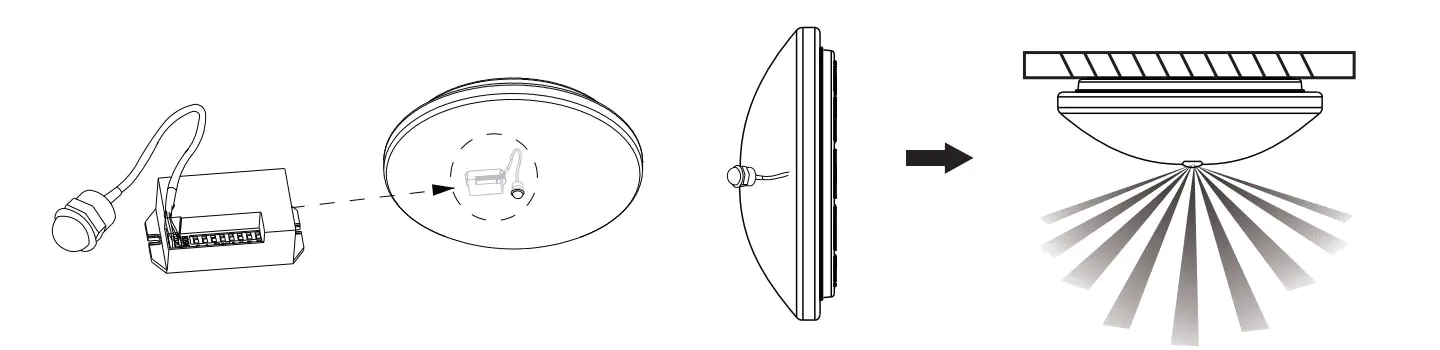

برای موارد

می توان آن را به صورت داخلی ، راهرو و عمومی سازی نصب کرد.
در داخل دستگاه با مواد غیر فلزی نصب شده است.
به عنوان مثال ، سنسور را از یک روشنایی معمولی به لامپ سنسور اتوماتیک اضافه کنید.
For Occasions

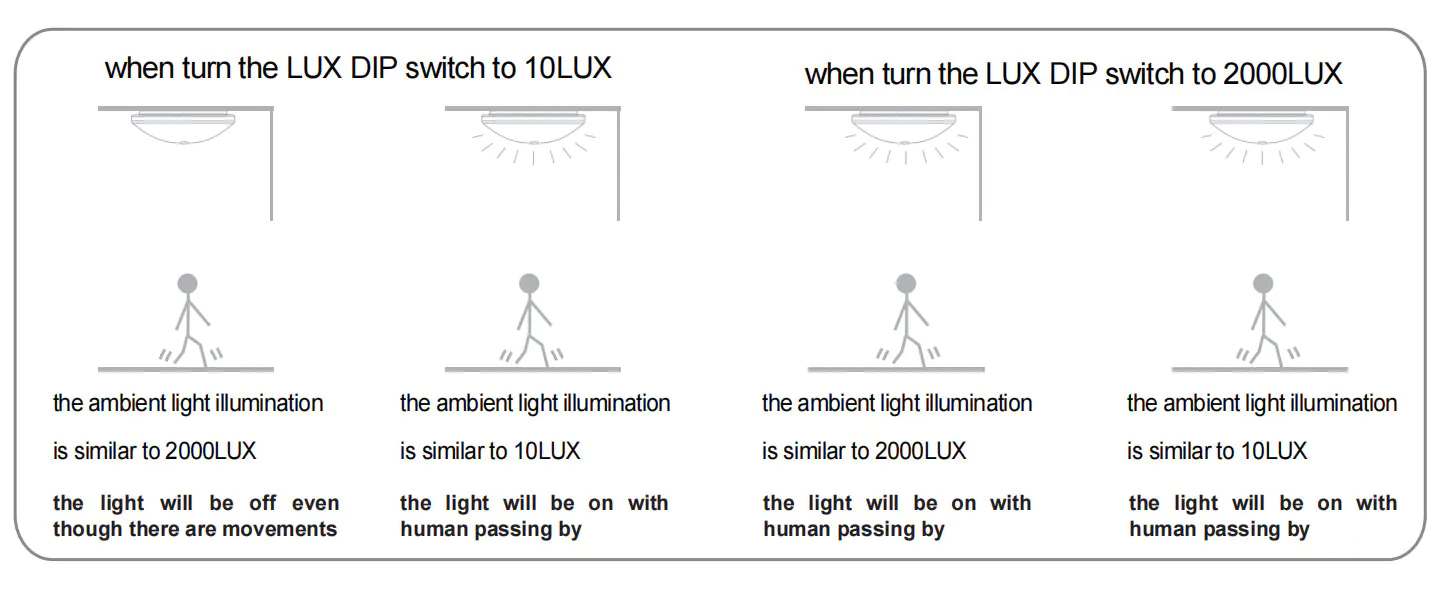

اصل عملیاتی کنترل نور
Operating Principle Of The Light-Control

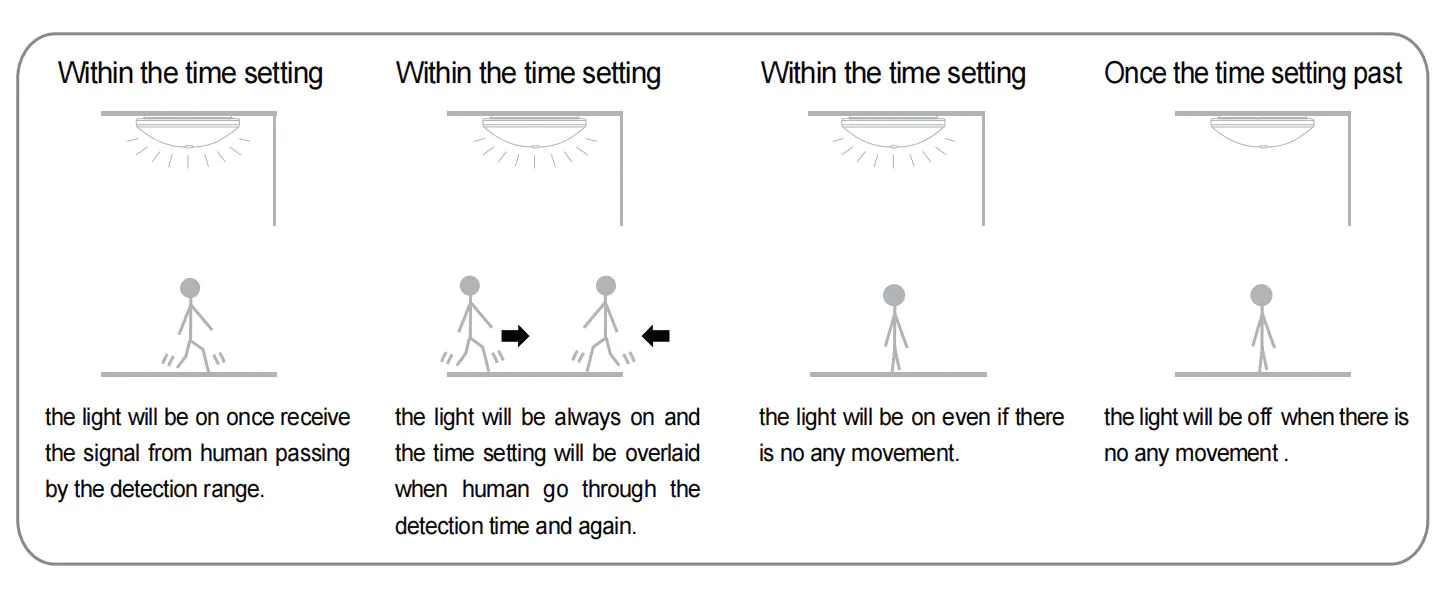

اصل عملیاتی تنظیم زمان
Operating Principle Of Time-Setting

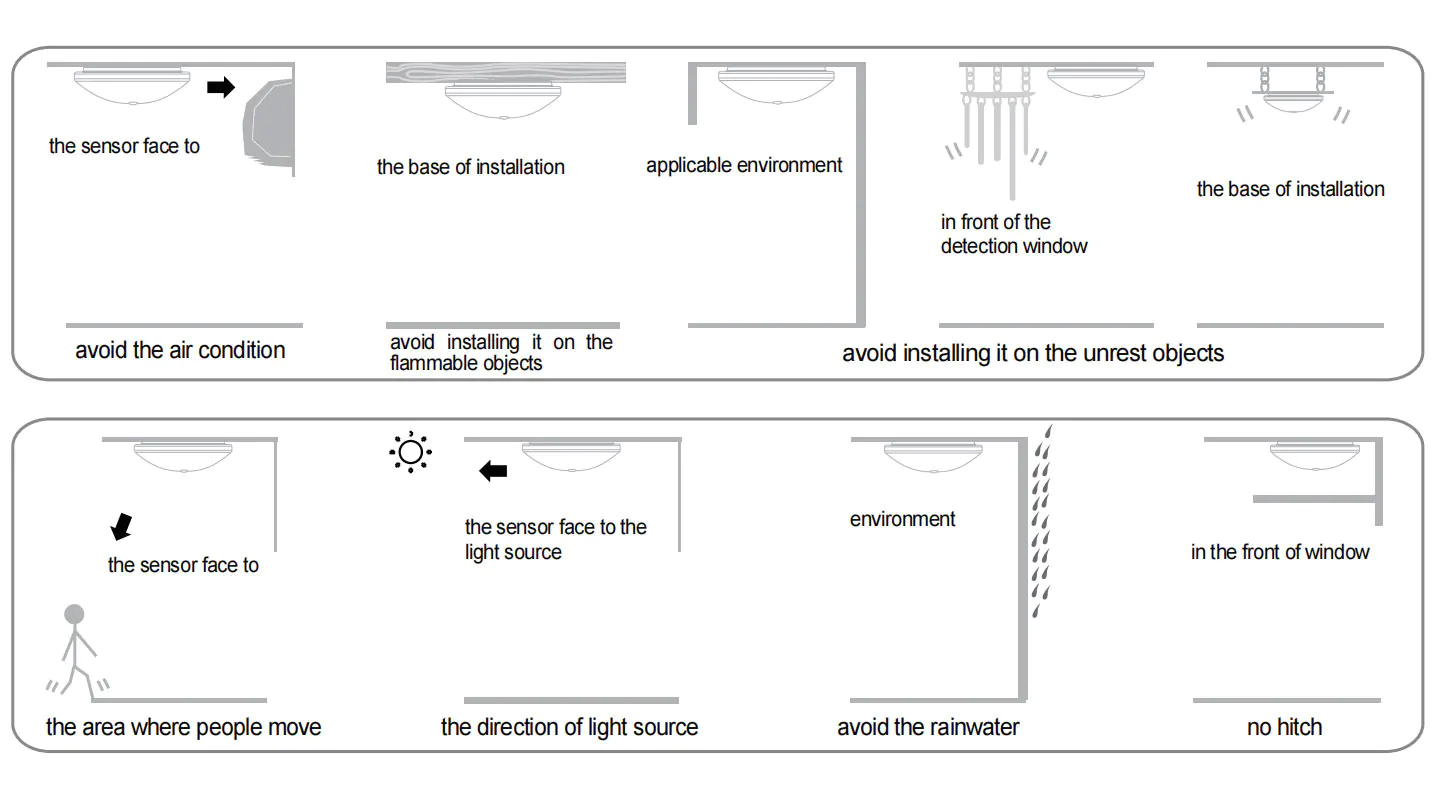

به نصب توجه کنید
Pay Attention To Installation

توجه

· پرسنل نصب باید برق یا با تجربه همبستگی باشند.
· مطمئن باشید که واحد را در محلی که درخشش خورشید ، جریان و تغییر دما بدیهی است ، به عنوان مثال تهویه هوا ، گرم هوا نصب نکنید.
· شیء Sway را به عنوان پایه نصب نکنید.
در مقابل محدوده حس ، هیچ انسداد یا شیء متحرک وجود ندارد تا تأثیرگذاری آن را تحت تأثیر قرار دهد.

اظهار

1. سنسور را به مناطقی که معمولاً انسان در آن حرکت می کند ، روبرو کنید.
2. سنسور را در موقعیت نور محیط قرار دهید تا تنظیمات روشنایی بسیار دقیق تری داشته باشد.
3. اگر دوباره سیگنال را در تاخیر زمان تشخیص دهید ، تأخیر زمان به پایان می رسد.

● هنگام استفاده در محیط های مختلف ، لطفاً حساسیت را به بالاترین حد تنظیم نکنید.
زیرا این می تواند به راحتی منجر به نقص شود.
● لطفا با نصب پیشانی تأیید کنید.
● لطفاً قبل از نصب و راه اندازی عملیات ، منبع تغذیه را قطع کنید.
● اطمینان حاصل کنید که قدرت را برای اهداف ایمنی قطع کرده اید.
action عملکرد نادرست باعث خسارات شد ، تولید کننده هیچ مسئولیتی را بر عهده نمی گیرد.
ما متعهد به ارتقاء کیفیت و قابلیت اطمینان محصول هستیم ، با این حال ، تمام مؤلفه های الکترونیکی احتمالات خاصی برای ناکارآمد شدن دارند که باعث ایجاد برخی از مشکلات خواهد شد. وقتی طراحی ، ما به طرح های اضافی توجه کرده ایم و سهمیه ایمنی را برای جلوگیری از هرگونه مشکل اتخاذ کرده ایم.
این دستورالعمل بدون اجازه ما نباید برای اهداف دیگری کپی شود.
