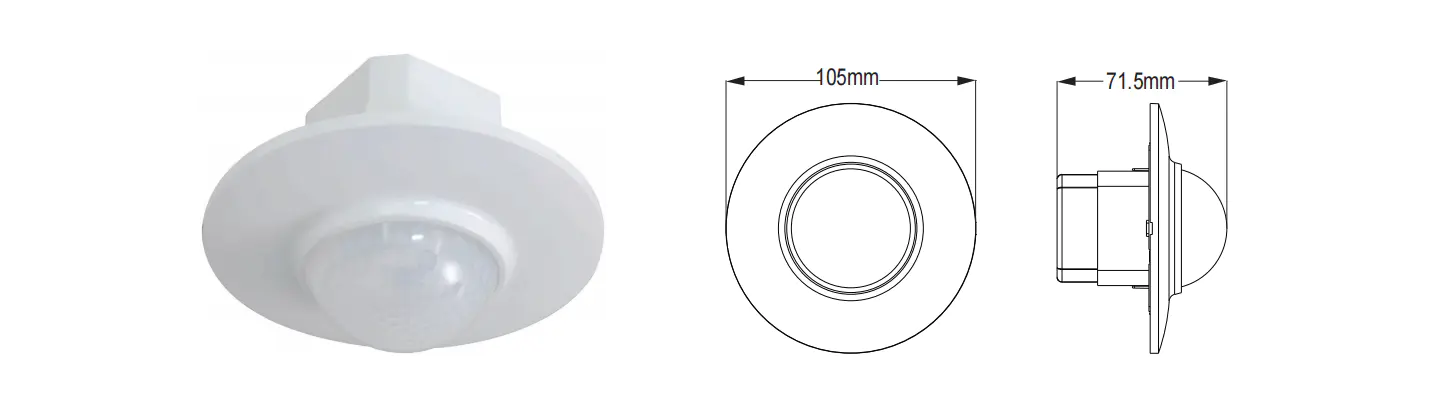

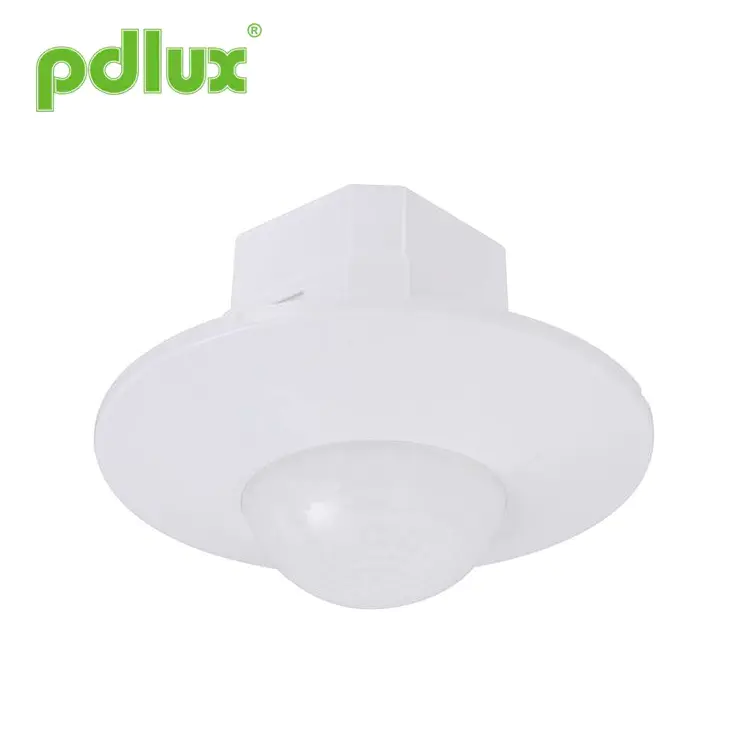

سنسور حرکتی مادون قرمز سقف 360 درجه PD-PIR200A
این محصول یک سوئیچ جدید صرفه جویی در انرژی است، از آشکارساز حساسیت خوب، مدار مجتمع و SMT استفاده می کند. اتوماسیون، ایمن راحت، صرفه جویی در انرژی و عملکردهای عملی را جمع آوری می کند. یک آشکارساز در داخل یک میدان تشخیص دامنه وسیعی را تشکیل می دهد، از انرژی مادون قرمز انسان به عنوان منبع سیگنال کنترلی استفاده می کند، می تواند بار را به یکباره هنگامی که وارد میدان تشخیص می شود شروع کند. می تواند روز و شب را به طور خودکار شناسایی کند. نصب آن آسان است و به طور گسترده استفاده می شود و دارای عملکردهای نمایش قدرت و تشخیص نمایش است.
ارسال استعلام
خلاصه
مشخصات
| منبع برق | 220-240VAC/100-130VAC | فرکانس برق | 50/60 هرتز |
| بار مقاومتی | حداکثر 1200 وات حداکثر 230 ولت / 600 وات 110 ولت | تنظیم زمان: | دقیقه: حداکثر 3±8 ثانیه: 2±7 دقیقه (قابل تنظیم) |
| زاویه تشخیص | 360 درجه | محدوده تشخیص (22 درجه سانتیگراد) | حداکثر 8 متر (قطر) (قابل تنظیم) |
| کنترل نور | <3LUX-نور روز (قابل تنظیم) | دمای کاری | -10 درجه سانتیگراد تا +40 درجه سانتیگراد |
| مصرف برق | 0.45 وات (استاتیک 0.1 وات) | ارتفاع نصب | 2.5 تا 3.5 متر |
| تشخیص سرعت حرکت | 0.6-1.5m/s | رطوبت کاری | <93% RH |
توجه: هنگامی که بارهای مختلف به صورت موازی استفاده می شود، لازم است که ویژگی های آن را به طور کامل درک کنید بار، و بار با جریان هجومی بسیار زیاد باعث آسیب زودهنگام رله می شود داخل سلف اگر ابهام زیادی در مورد بار مورد استفاده وجود داشته باشد، ارتقا یافته است نسخه ای که به طور خاص برای مقاومت در برابر جریان هجومی طراحی شده است را می توان سفارشی کرد.

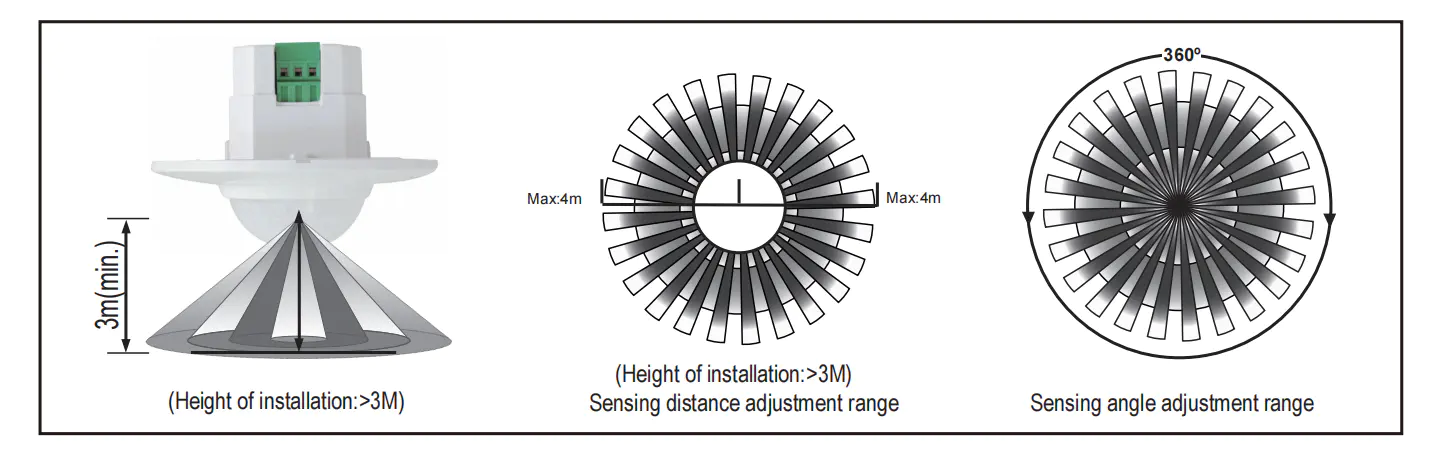

اطلاعات سنسور
تابع
· محدوده تشخیص را می توان با توجه به موقعیت نصب و زمینه تشخیص تنظیم کرد.
· تشخیص نشان می دهد: LED در هنگام دریافت سیگنال دو بار در ثانیه چشمک می زند.
· تنظیم زمان به طور مداوم اضافه می شود: هنگامی که سیگنال القایی دوم را بعد از اولین سلف دریافت می کند، زمان را یک بار دیگر بر روی بقیه تنظیم اولیه زمان اول محاسبه کنید. (زمان تنظیم کنید)
· تنظیم تنظیم زمان: می توان آن را با توجه به میل شما تنظیم کرد. حداقل 8 ± 3 ثانیه است؛ حداکثر آن است 7±2 دقیقه

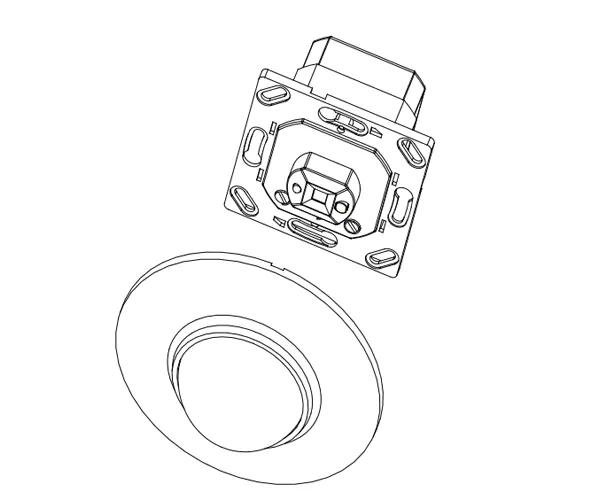

نصب و راه اندازی
(2) حسگر را مانند شکل زیر راست باز کنید، پانل حسگر را بردارید.
(3) سیم برق و بار را به ترمینال اتصال سنسور مطابق شکل اتصال وصل کنید.
(4) با توجه به تنظیم دستگیره LUX، TIME، SENS.
(5) با توجه به شکل زیر سمت راست، سنسور را در جعبه اتصال، دکمه روی پانل آن را ثابت کنید و سپس می توانید برای آزمایش برق را روشن کنید.

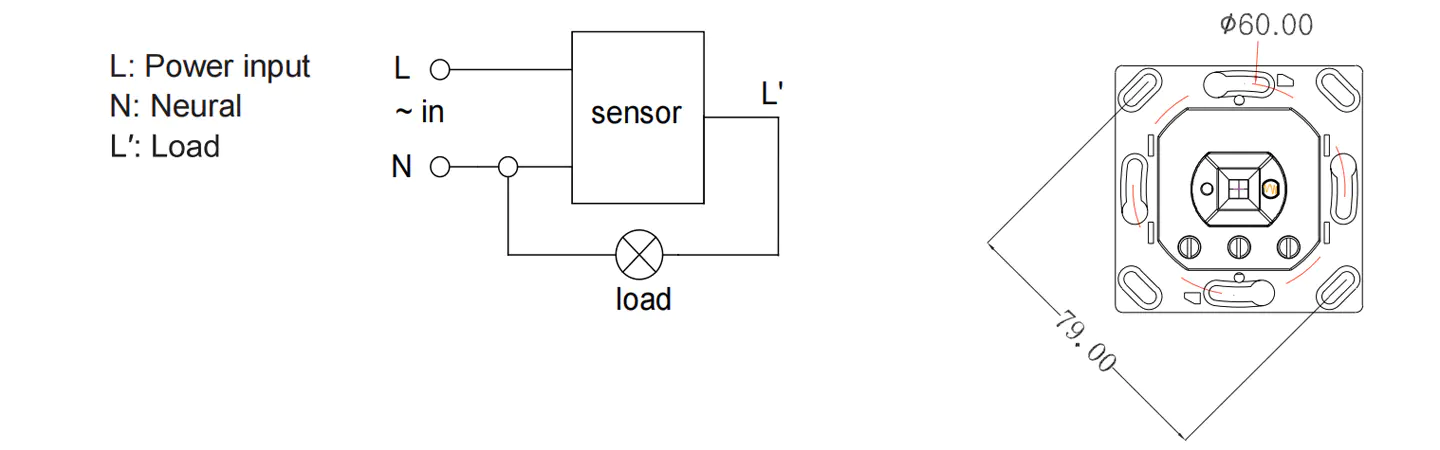

نمودار اتصال-سیم

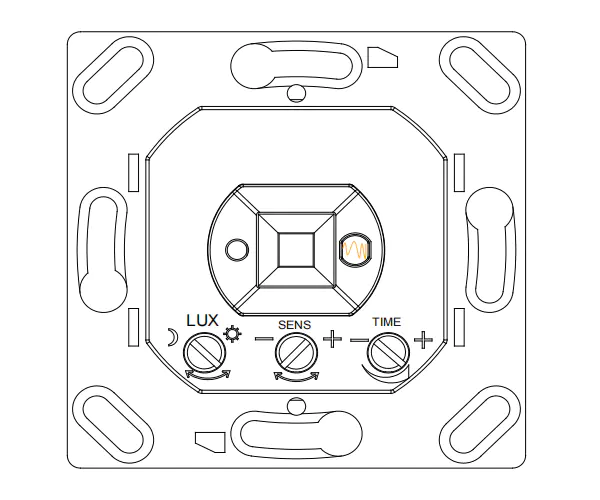

طرح اتصال (شکل سمت راست را ببینید) تست
دکمه زمان را در جهت عقربه های ساعت به حداقل برسانید.
· در زمان روشن کردن برق، بار کار نمی کند. بعد از 5-10 ثانیه، بار کار می کند و LED در هر ثانیه دو بار چشمک می زند. تحت شرایط بدون القاء، بار باید در عرض 5-30 ثانیه از کار بیفتد و LED باید خاموش شود.
· اگر بعد از 5-10 ثانیه بعد از خاموش شدن دوباره معنی پیدا کرد، بار باید کار کند و سرعت چشمک زن دو بار در ثانیه است، سپس بار در عرض 5-15 ثانیه از کار می افتد.
· دستگیره LUX را در جهت عقربه های ساعت به حداقل می چرخاند. اگر در شرایط زیر 3LUX آزمایش شود، بار نباید پس از توقف بار القایی کار کند، اما اگر پنجره تشخیص را با اجسام مات (حوله و غیره) بپوشانید، بار کار می کند. تحت شرایط عدم سیگنال القایی، بار باید در عرض 5-15 متوقف شود.
توجه: هنگام استفاده از این محصول، لطفاً حساسیت را در موقعیت مناسبی که نیاز دارید تنظیم کنید، لطفاً حساسیت را به حداکثر تنظیم نکنید، برای جلوگیری از این امر کار به طور معمول ناشی از حرکت اشتباه است. چون حساسیت بسیار زیاد است، به راحتی با وزش باد برگ ها و پرده ها، حیوانات کوچک و حرکت اشتباه توسط تداخل شبکه برق و تجهیزات الکتریکی، حرکت اشتباه را تشخیص می دهد. همه کسانی که منجر به محصول کار نمی کند به طور معمول!
هنگامی که محصول به طور معمول کار نمی کند، لطفا سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را تست کنید.
یادداشت ها
از نصب آن بر روی اشیاء ناآرام خودداری کنید.
نباید مانع و جسم متحرک در جلوی پنجره تشخیص وجود داشته باشد که باعث تشخیص شود.
از نصب آن در نزدیکی مناطق تغییر دمای هوا مانند تهویه هوا، گرمایش مرکزی و غیره خودداری کنید.
با توجه به ایمنی خود، لطفاً پس از نصب درپوش را باز نکنید.
اگر بین محصول و دستورالعمل تفاوت وجود دارد، لطفاً عمدتاً به محصول مراجعه کنید.
چند مشکل و راه حل شده
بار کار نمی کند:
a.لطفاً بررسی کنید که اتصال برق و بار درست است.
ب. بررسی کنید که آیا بار خوب است.
ج. بررسی کنید که آیا چراغ کار با کنترل نور مطابقت دارد یا خیر.
حساسیت ضعیف است:
a.لطفاً بررسی کنید که آیا مانعی در جلوی پنجره تشخیص وجود دارد تا بر دریافت سیگنال ها تأثیر بگذارد.
ب.لطفاً بررسی کنید که آیا دمای محیط خیلی زیاد است.
c.لطفاً بررسی کنید که آیا منبع سیگنال در فیلدهای تشخیص است.
د. لطفاً بررسی کنید که آیا ارتفاع نصب با ارتفاع نشان داده شده در دستورالعمل مطابقت دارد یا خیر.
e. لطفا بررسی کنید که آیا جهت حرکت صحیح است یا خیر.
سنسور نمی تواند بار را به طور خودکار ببندد:
الف بررسی کنید که آیا سیگنال های مداوم در فیلدهای تشخیص وجود دارد یا خیر.
ب بررسی کنید که آیا تنظیم زمان روی طولانی ترین تنظیم شده است یا خیر.
ج بررسی کنید که آیا برق با دستورالعمل مطابقت دارد یا خیر.
د بررسی کنید که آیا تغییر دما به وضوح به سنسور نزدیک است، مانند تهویه هوا یا گرمایش مرکزی و غیره
· هنگام استفاده در محیط های مختلف، لطفا حساسیت را به بالاترین حد تنظیم نکنید.
زیرا به راحتی می تواند منجر به خرابی شود.
●لطفا با نصب حرفه ای تایید کنید.
●لطفا قبل از عملیات نصب و حذف برق را قطع کنید.
●مطمئن شوید که برق را برای اهداف ایمنی قطع کرده اید.
●عملکرد نادرست باعث ضرر و زیان شد، سازنده هیچ مسئولیتی را بر عهده نمی گیرد.
ما متعهد به ارتقای کیفیت و قابلیت اطمینان محصول هستیم، با این حال، همه اجزای الکترونیکی احتمالات خاصی برای بی اثر شدن دارند، که باعث ایجاد مشکلاتی می شود. هنگام طراحی، ما به طرح های اضافی توجه کرده ایم و برای جلوگیری از هر گونه مشکل، سهمیه ایمنی را اتخاذ کرده ایم. این دستورالعمل، بدون اجازه ما، نباید برای اهداف دیگری کپی شود.
