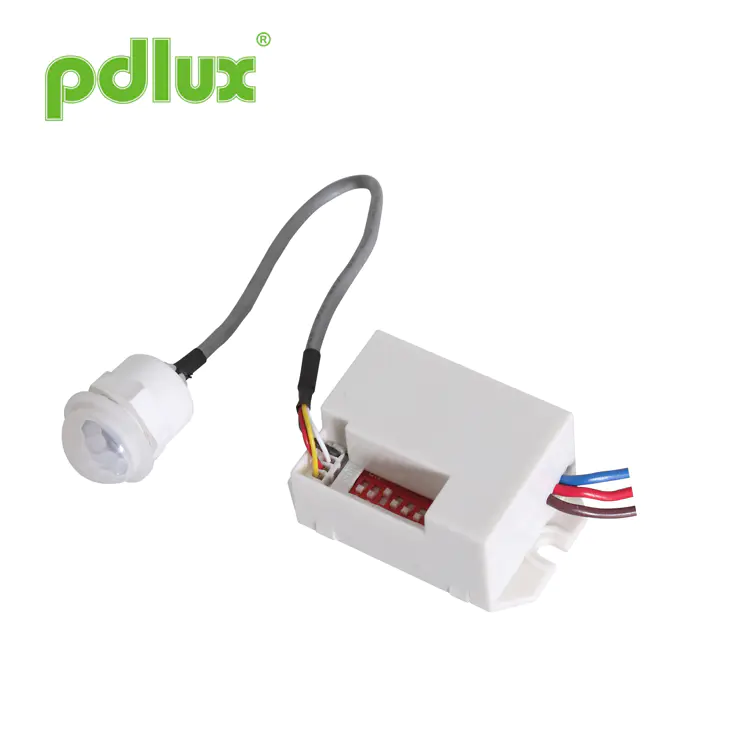

سنسور حرکت PIR SMART DETECTOR 220-240V/100-130V AC

سنسور PIR Sensor Smart Detector 220-240V/100-130V AC یک سوئیچ سنسور اتوماتیک انرژی است ، می تواند روز و شب را شناسایی کند. این فناوری مادون قرمز ، فناوری IC و SMD را اتخاذ می کند ، هنگامی که شخصی وارد محدوده تشخیص آن می شود و باعث کار آن می شود ، ردیاب مادون قرمز لامپ را روشن می کند ، پس از ترک محدوده خود ، لامپ به طور خودکار خاموش می شود. این می تواند روشنایی نور محیط را به صورت خودکار تشخیص دهد و مقدار را مطابق نیاز واقعیت تنظیم و تنظیم کند. مانند ، چراغ روشن می شود و هنگامی که روشنایی نور محیط تحت تعیین ارزش باشد ، روشن می شود و کار می کند. پس از فراتر از مقدار تنظیم ، چراغ کار را متوقف می کند. می توان آن را به صورت داخلی ، راهرو و عمومی سازی نصب کرد.

مدل:PD-PIR115

ارسال استعلام

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

مشخصات

منبع تغذیه	220-240VAC ، 50/60Hz 100-130VAC ، 50/60Hz	تنظیم زمان	5S 、 30s 、 1min 、 3 دقیقه 5 دقیقه 、 8 دقیقه (قابل تنظیم)
بار دارای امتیاز	800W Max.Tungsten (220-240VAC) 200W Max.Fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC)	کنترل نور	<10lux ~ 2000lux (قابل تنظیم)
دامنه تشخیص	8m (22 درجه سانتیگراد) (قابل تنظیم)	زاویه تشخیص	100 درجه
دمای کار	-10 ~+40 درجه سانتیگراد	رطوبت کار	93 ٪ RH

نام هر قسمت

Name of each part

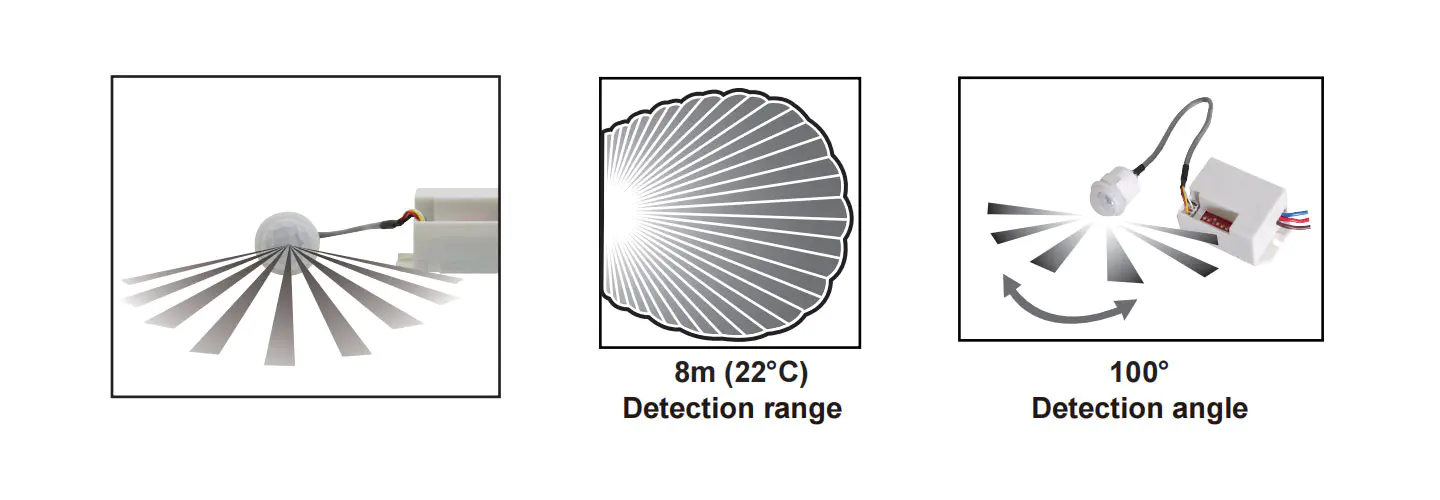

اطلاعات حسگر

Sensor information

عمل

1. سوئیچ DIP 8 بیتی ADOPTS:
· شما می توانید Light Light را انتخاب کنید تا فقط در نور زیر 10lux یا در هر نور کار کنید.
· حساسیت قابل تنظیم ؛
· تاخیر زمان کار را انتخاب کنید: 5s ، 30s ، 1min ، 3min ، 5min ، 8min.
2. زمانی که کار بار می تواند به طور خودکار به تأخیر بیفتد:
این زمان را دوباره پس از آخرین سنجش دوباره جمع می کند.
3. اتصال ردیاب مادون قرمز و مقاومت حساس.
4. ساختار ساده و استفاده از مناسب.

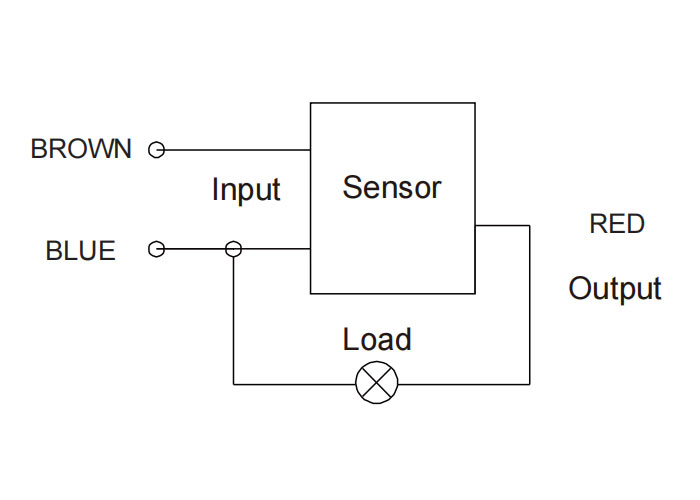

نمودار سیم اتصال

1. قهوه ای و آبی را با برق وصل کنید.
2.. قرمز و آبی را با بار وصل کنید.

تنظیم سوئیچ DIP

1． کار کردن نور () انتخاب:
· هنگامی که بدون اسلاید ، می تواند در هر درجه ای کار کند.
· هنگامی که به سمت خود ادامه دهید ، فقط می تواند در شب کار کند (<10lux).
2. حساسیت () انتخاب:
· هنگامی که هیچ کششی به آن وجود نداشته باشد ، حساسیت بالا ؛
· هنگامی که به سمت روشن ، حساسیت کم.
3. تاخیر زمان (5 "， 30" ， 1 '， 3' ， 5 '， 8')
هنگامی که یک تاخیر زمانی خاص را انتخاب کنید ، فقط آن را به موقعیت خود می کشید.

توجه: هنگام استفاده از این محصول ، لطفاً حساسیت را به موقعیتی مناسب مورد نیاز خود تنظیم کنید ، لطفاً حساسیت را به حداکثر تنظیم نکنید ، برای جلوگیری از این که محصول به طور عادی ناشی از حرکت نادرست کار نمی کند. زیرا حساسیت خیلی زیاد است به راحتی اشتباه را تشخیص دهید حرکت با وزش باد برگ و پرده ، حیوانات کوچک و حرکت اشتباه با تداخل شبکه برق و تجهیزات برقی. همه کسانی که منجر به محصول می شوند به طور عادی کار نمی کنند!
هنگامی که محصول به طور عادی کار نمی کند ، لطفاً سعی کنید حساسیت را به طور مناسب کاهش دهید و سپس آن را آزمایش کنید.

تست

· Slide Dip 5 ″ به موقعیت و دیگری در موقعیت اصلی قرار دارد.
· روشن کردن برق ، پس از خاموش کردن بار ، سنسور وارد حالت کار پایدار می شود.
· یک بار آن را حس کنید ، بار روشن می شود و بعد از 5s به طور خودکار خاموش می شود.
· اگر به صورت اسلاید () در موقعیت قرار دهید ، آن را در طول روز آزمایش کنید ، آن را حس کنید ، بار روشن نمی شود ، مقاومت حساسیت را با شیء مات بپوشانید ، بار دیگر آن را حس کنید ، بار روشن می شود و بعد از 5s به نوبه خود می چرخد خاموش خودکار.

برای موارد

می توان آن را به صورت داخلی ، راهرو و عمومی سازی نصب کرد.
در داخل دستگاه با مواد غیر فلزی نصب شده است.
به عنوان مثال ، سنسور را از یک روشنایی معمولی به لامپ سنسور اتوماتیک اضافه کنید.
For occasions

اصل عملیاتی کنترل نور
Operating principle of the light-control

اصل عملیاتی تنظیم زمان
Operating principle of time setting

به نصب توجه کنید
Pay attention to installation

توجه

· پرسنل نصب باید برق یا با تجربه همبستگی باشند.
· مطمئن باشید که واحد را در محلی که درخشش خورشید ، جریان و تغییر دما بدیهی است ، به عنوان مثال تهویه هوا ، گرم هوا نصب نکنید.
· شیء Sway را به عنوان پایه نصب نکنید.
در مقابل محدوده حس ، هیچ انسداد یا شیء متحرک وجود ندارد تا تأثیرگذاری آن را تحت تأثیر قرار دهد.

اظهار

1. سنسور را به مناطقی که معمولاً انسان در آن حرکت می کند ، روبرو کنید.
2. سنسور را در موقعیت نور محیط قرار دهید تا تنظیمات روشنایی بسیار دقیق تری داشته باشد.
3. اگر سیگنال را دوباره در تنظیم زمان تشخیص دهید ، تنظیم زمان به پایان می رسد.

برخی از مشکل و راه حل شده

1. بار کار نمی کند:
پاسخ: لطفاً بررسی کنید که سیم اتصال برق و بار صحیح است یا خیر.
ب: لطفاً بررسی کنید که بار خوب است ؛
ج: لطفاً بررسی کنید که آیا مجموعه چراغ کار با کنترل نور مطابقت دارد یا خیر.
2. حساسیت ضعیف است:
پاسخ: لطفاً بررسی کنید که آیا در مقابل پنجره تشخیص مانع شده است تا سیگنال را دریافت کنید.
ب: لطفاً بررسی کنید که دمای محیط خیلی زیاد است یا خیر.
ج: لطفاً بررسی کنید که آیا منبع سیگنال القایی در زمینه های تشخیص است یا خیر.
D: لطفاً بررسی کنید که آیا ارتفاع نصب با ارتفاع نشان داده شده در دستورالعمل مطابقت دارد.
E: لطفاً بررسی کنید که آیا جهت حرکت صحیح است یا خیر.
3. سنسور نمی تواند بار را به طور خودکار خاموش کند:
پاسخ: لطفاً بررسی کنید که آیا سیگنال مداوم در قسمت تشخیص وجود دارد یا خیر.
ب: لطفاً بررسی کنید که آیا تنظیم زمان طولانی ترین است یا خیر.
ج: لطفاً بررسی کنید که آیا قدرت با دستورالعمل مطابقت دارد یا خیر.
D: لطفاً بررسی کنید که آیا درجه حرارت نزدیک سنسور به وضوح تغییر می کند ، مانند وضعیت هوا یا گرمایش مرکزی و غیره.

● هنگام استفاده در محیط های مختلف ، لطفاً حساسیت را به بالاترین حد تنظیم نکنید.
زیرا این می تواند به راحتی منجر به نقص شود.
● لطفا با نصب پیشانی تأیید کنید.
● لطفاً قبل از نصب و راه اندازی عملیات ، منبع تغذیه را قطع کنید.
● اطمینان حاصل کنید که قدرت را برای اهداف ایمنی قطع کرده اید.
action عملکرد نادرست باعث خسارات شد ، تولید کننده هیچ مسئولیتی را بر عهده نمی گیرد.
ما متعهد به ارتقاء کیفیت و قابلیت اطمینان محصول هستیم ، با این حال ، تمام مؤلفه های الکترونیکی احتمالات خاصی برای ناکارآمد شدن دارند که باعث ایجاد برخی از مشکلات خواهد شد. وقتی طراحی ، ما به طرح های اضافی توجه کرده ایم و سهمیه ایمنی را برای جلوگیری از هرگونه مشکل اتخاذ کرده ایم.
این دستورالعمل بدون اجازه ما نباید برای اهداف دیگری کپی شود.
